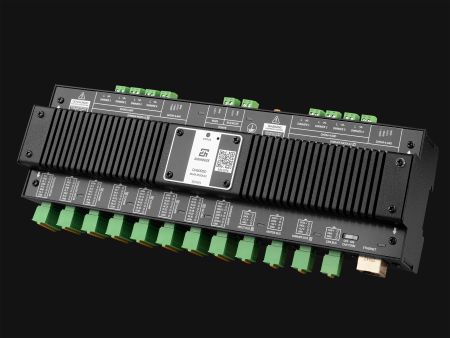

DH6000D

Базовый модуль освещения. Содержит все необходимое для управления освещением. Если емкости одного базового модуля недостаточно, добавляются другие, такие-же. Монтаж на DIN рейку.

DH6000D

Ключевые параметры

  • 8 универсальных диммеров 200/500/1000 Вт или реле
  • 8 выходов для подключения внешних реле
  • 30 входов для подключения клавиш, герконов и датчиков движения
  • 4 входа для подключения датчиков освещенности
  • шина «Input Bus» для подключения до 8 адаптеров ввода/вывода на 8 входов
  • шина «Dimmer Bus» для подключения до 8 модулей внешних диммеров
  • шина «Motor Bus» для подключения до 8 модулей управления приводами
  • ETHERNET
  • CAN
  • Напряжение питания контроллера: 12 В
  • Ток потребления контроллера: 1 А
  • Напряжение питания внешних шин и реле: 12 В
  • Ток потребления внешних шин и реле: 3 А
  • Количество модулей DIN: 17

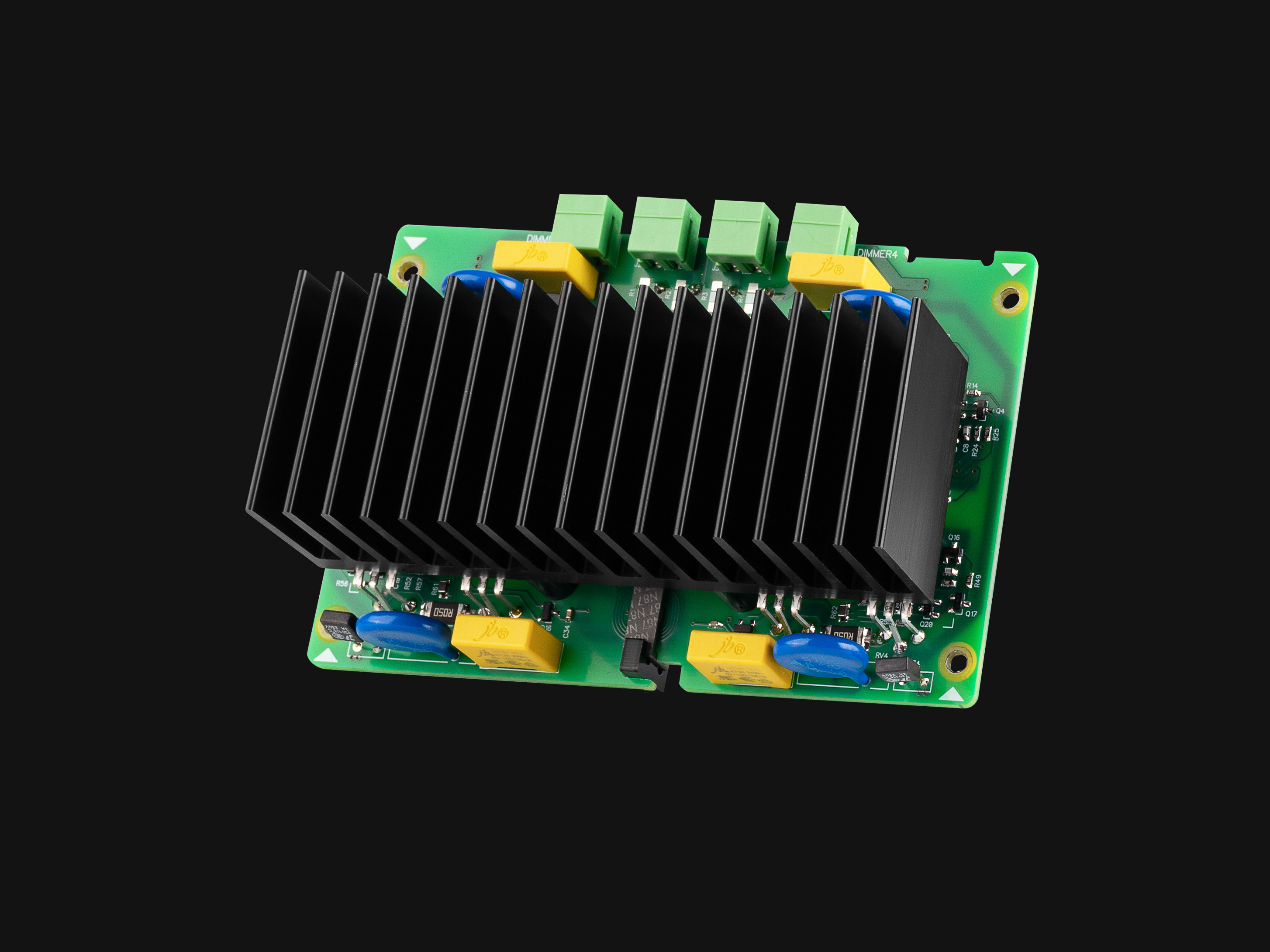

DHDM-4-60

Карта диммера 4х500 Вт. Устанавливается в базовый модуль освещения.

DHDM-4-60

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальная мощность нагрузки одного канала: 500 Вт
  • Максимальная суммарная мощность нагрузок модуля: 1200 Вт
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • 3 режима работы (trailing edge dimmer, leading edge dimmer, relay)

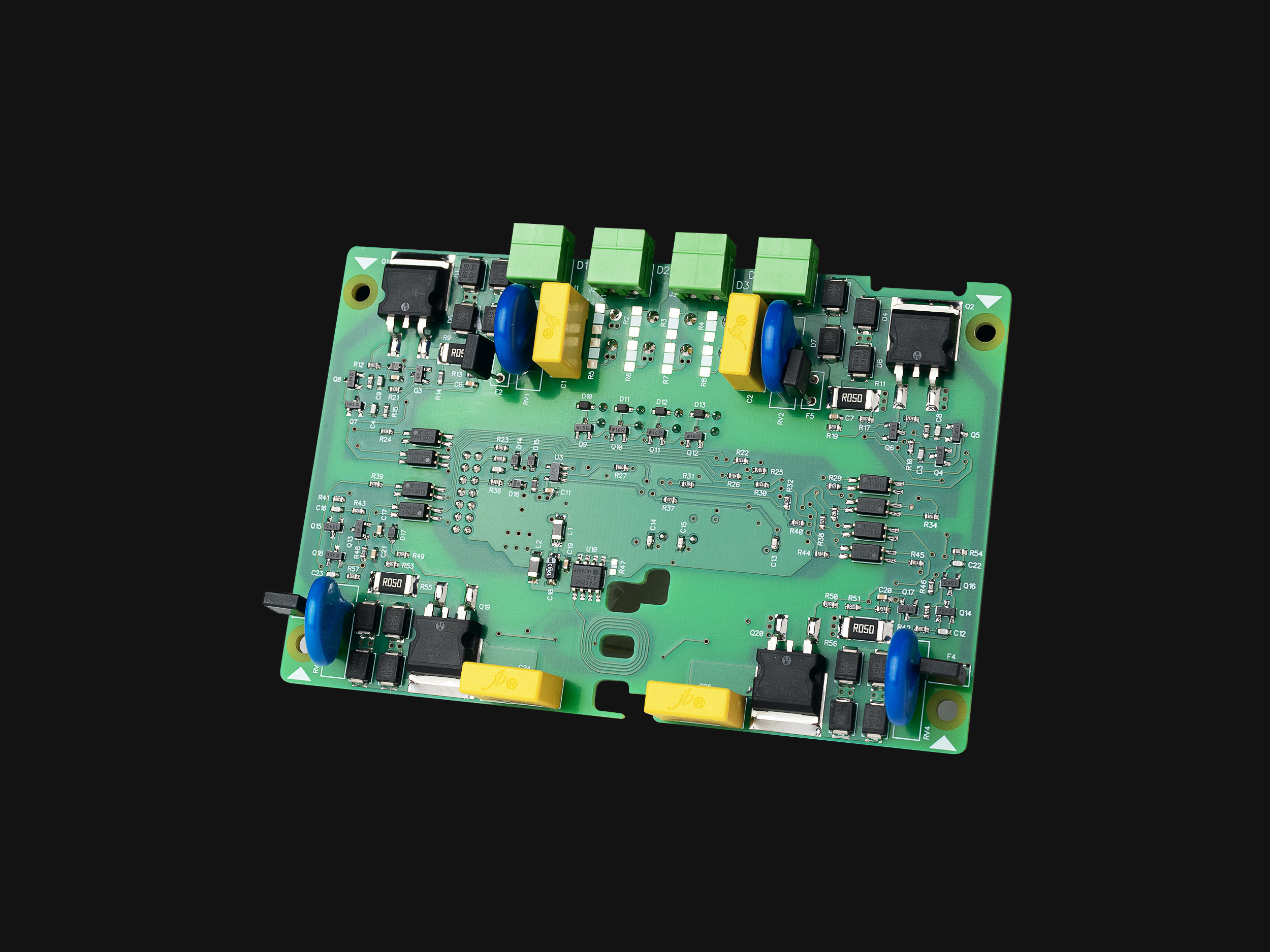

DHDM-4-61

Карта диммера 4х200 Вт. Устанавливается в базовый модуль освещения.

DHDM-4-61

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальная мощность нагрузки одного канала: 200 Вт
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • 3 режима работы (trailing edge dimmer, leading edge dimmer, relay)

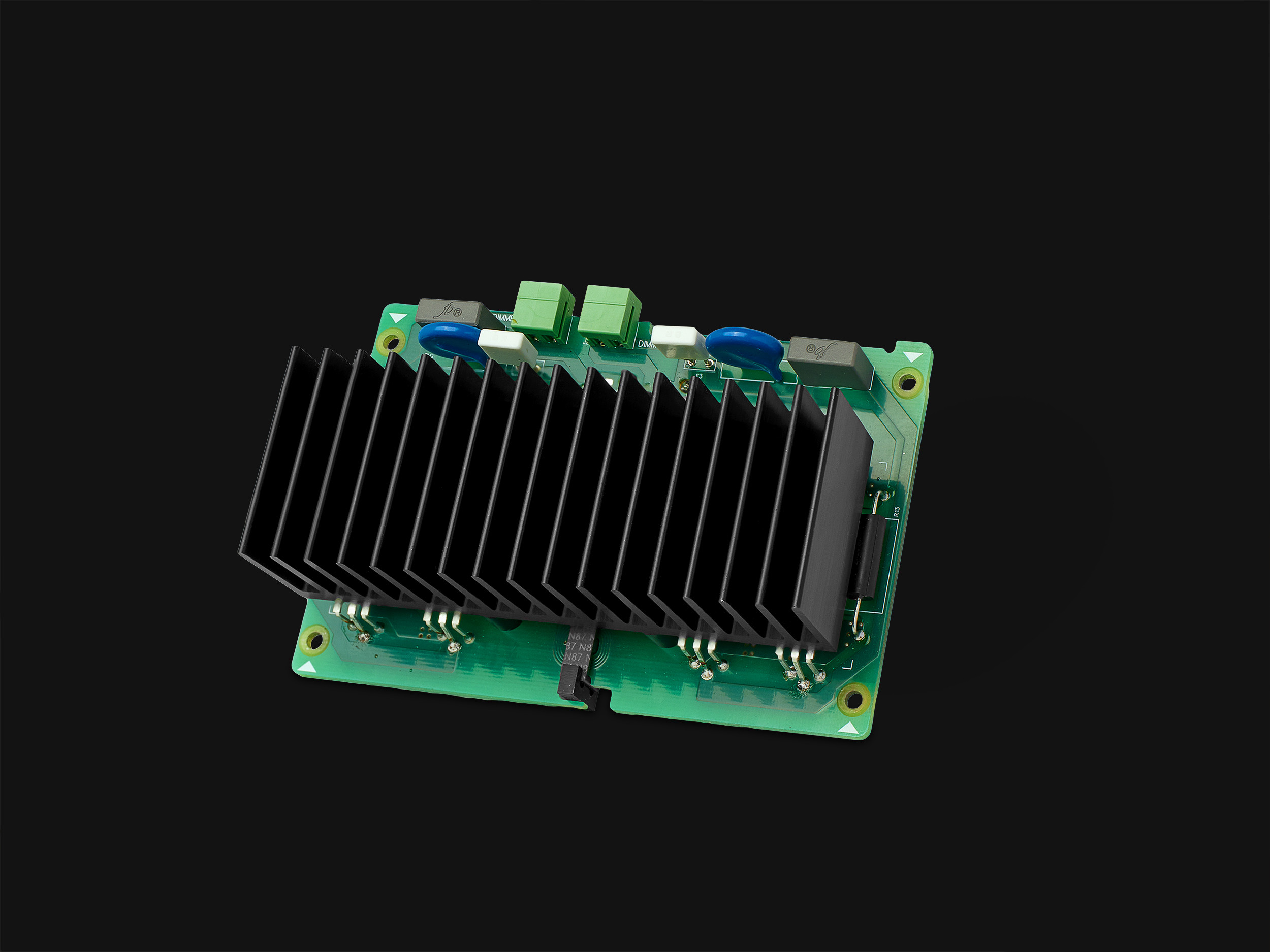

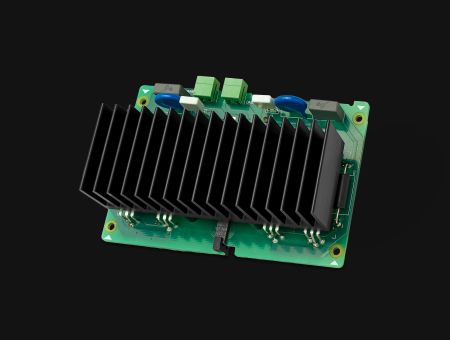

DHDM-2-62

Карта диммера 2х1000 Вт. Устанавливается в базовый модуль освещения.

DHDM-2-62

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальная мощность нагрузки одного канала: 1000 Вт
  • Максимальная суммарная мощность нагрузок модуля: 1200 Вт
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • 3 режима работы (trailing edge dimmer, leading edge dimmer, relay)

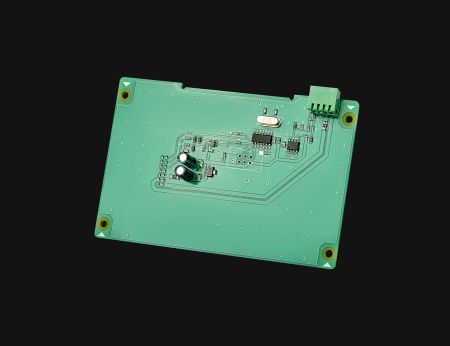

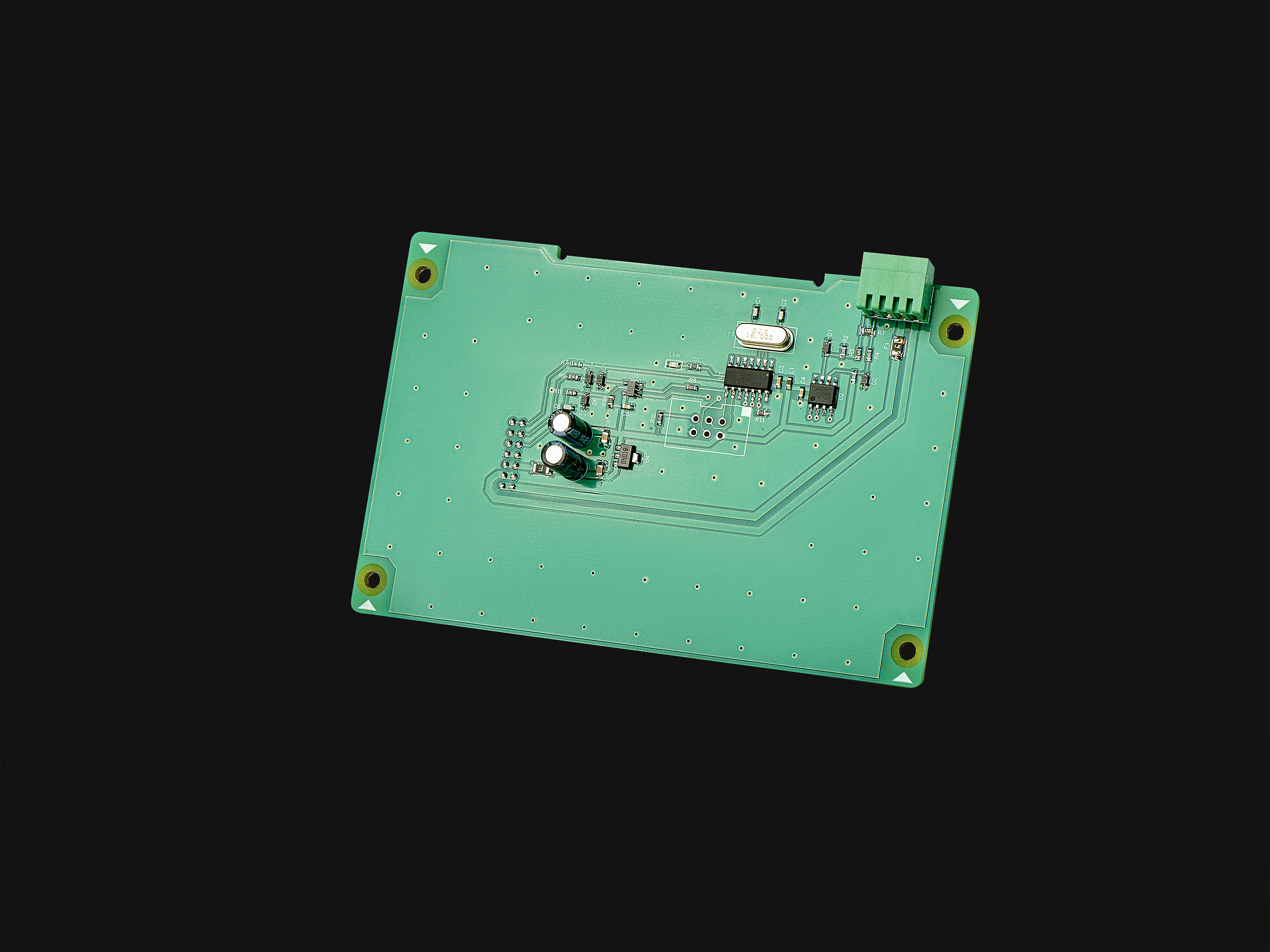

DHDM-4-64

Карта интерфейса шины диммеров. Устанавливается в базовый модуль освещения. Формирует шину «Dimmer Bus» для подключения 4 внешних диммеров.

DHDM-4-64

Ключевые параметры

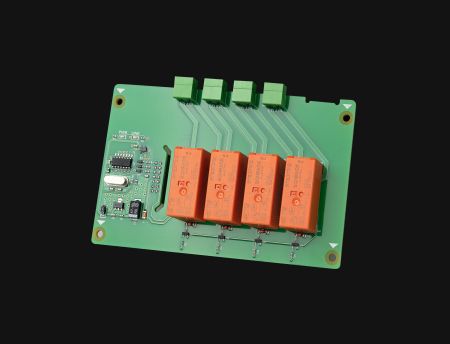

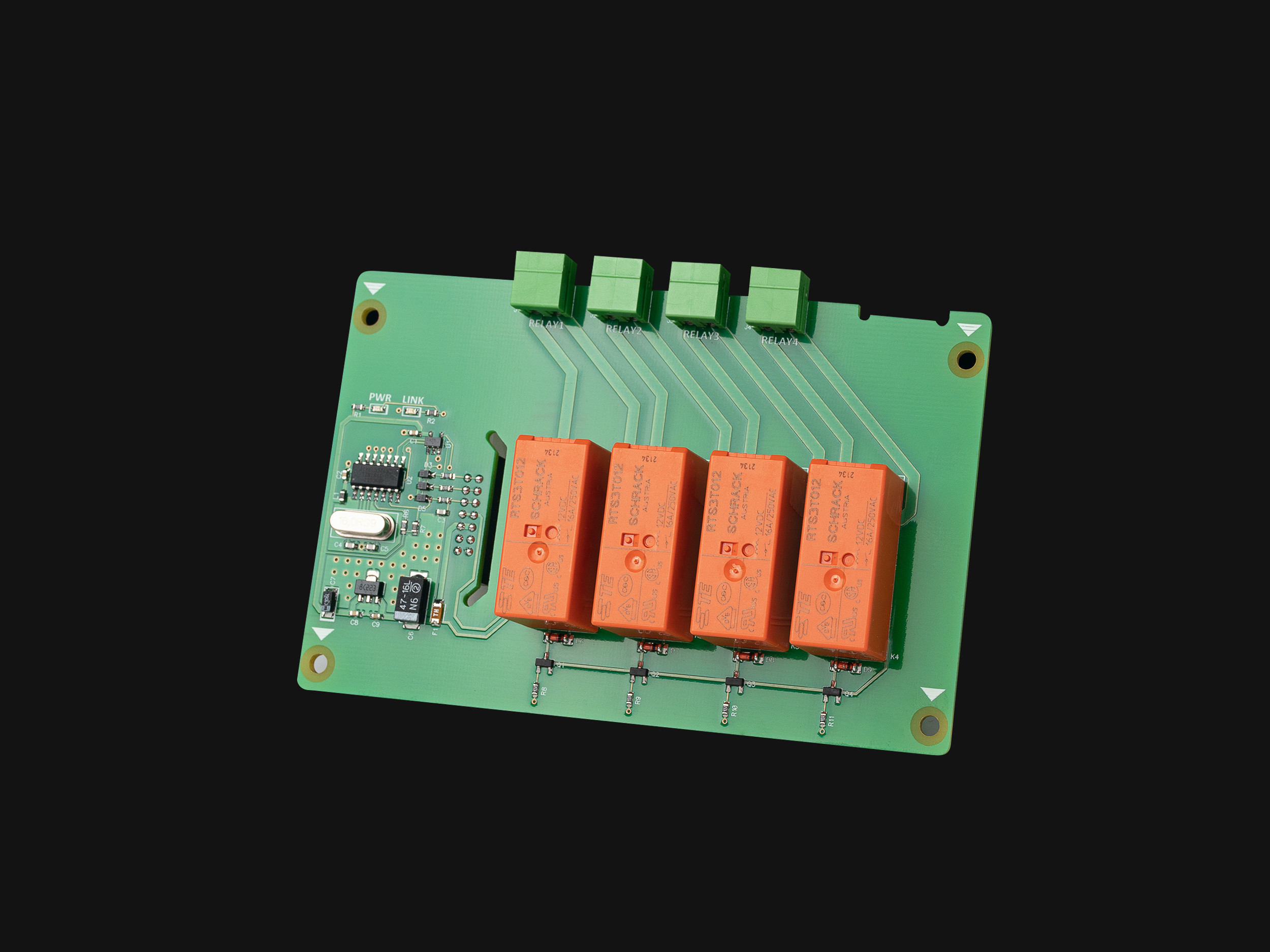

DHRL-4-60

Карта 4 реле с ограничением пускового тока. Устанавливается в базовый модуль освещения.

DHRL-4-60

Ключевые параметры

  • Максимальное напряжение нагрузки: 220 В 50 Гц
  • Максимальный ток нагрузки: 8 А
  • Максимальная емкость нагрузки 140 мкФ

DHDM-1-00

Модуль диммера 200 Вт. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-1-00

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальная мощность нагрузки одного канала: 200 Вт
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • 3 режима работы (trailing edge dimmer, leading edge dimmer, relay)
  • Габаритные размеры: 90 мм х 69 мм х 21 мм

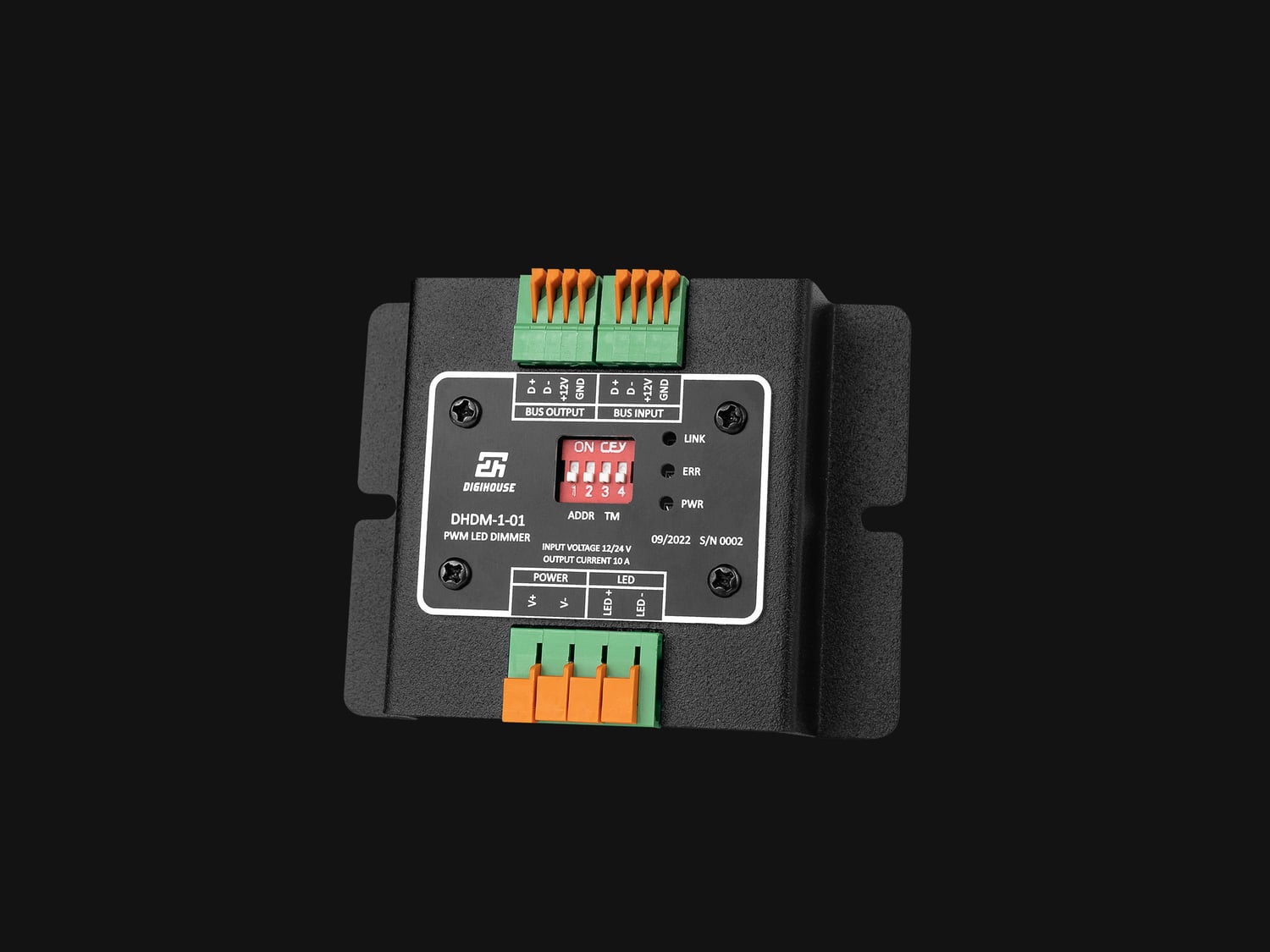

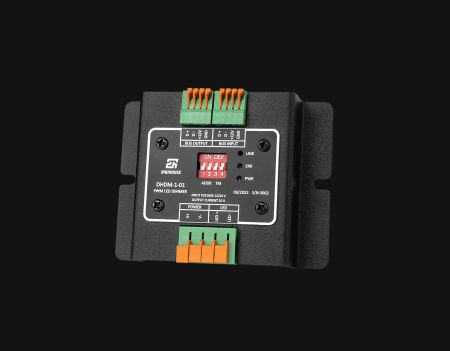

DHDM-1-01

Модуль диммера для светодиодных лент 1 канал. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-1-01

Ключевые параметры

  • Напряжение нагрузки: 12/24 В
  • Максимальный ток нагрузки: 10 А
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • Габаритные размеры: 90 мм х 69 мм х 21 мм

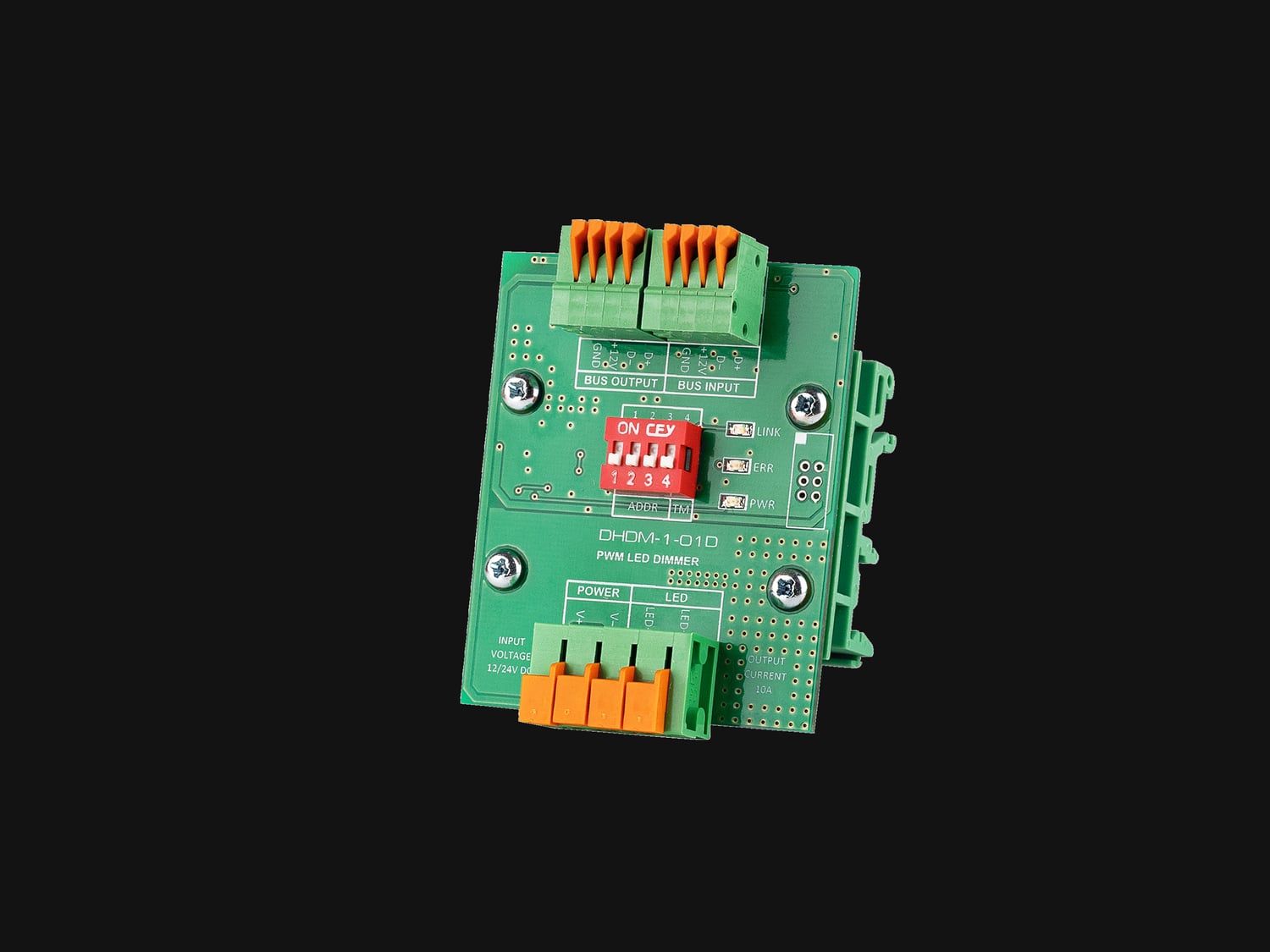

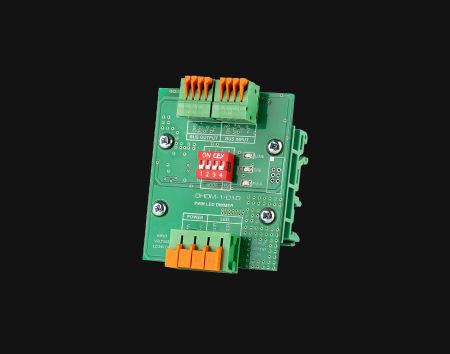

DHDM-1-01D

Модуль диммера для светодиодных лент 1 канал. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-1-01D

Ключевые параметры

  • Напряжение нагрузки: 12/24 В
  • Максимальный ток нагрузки: 10 А
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • Количество модулей DIN: 3

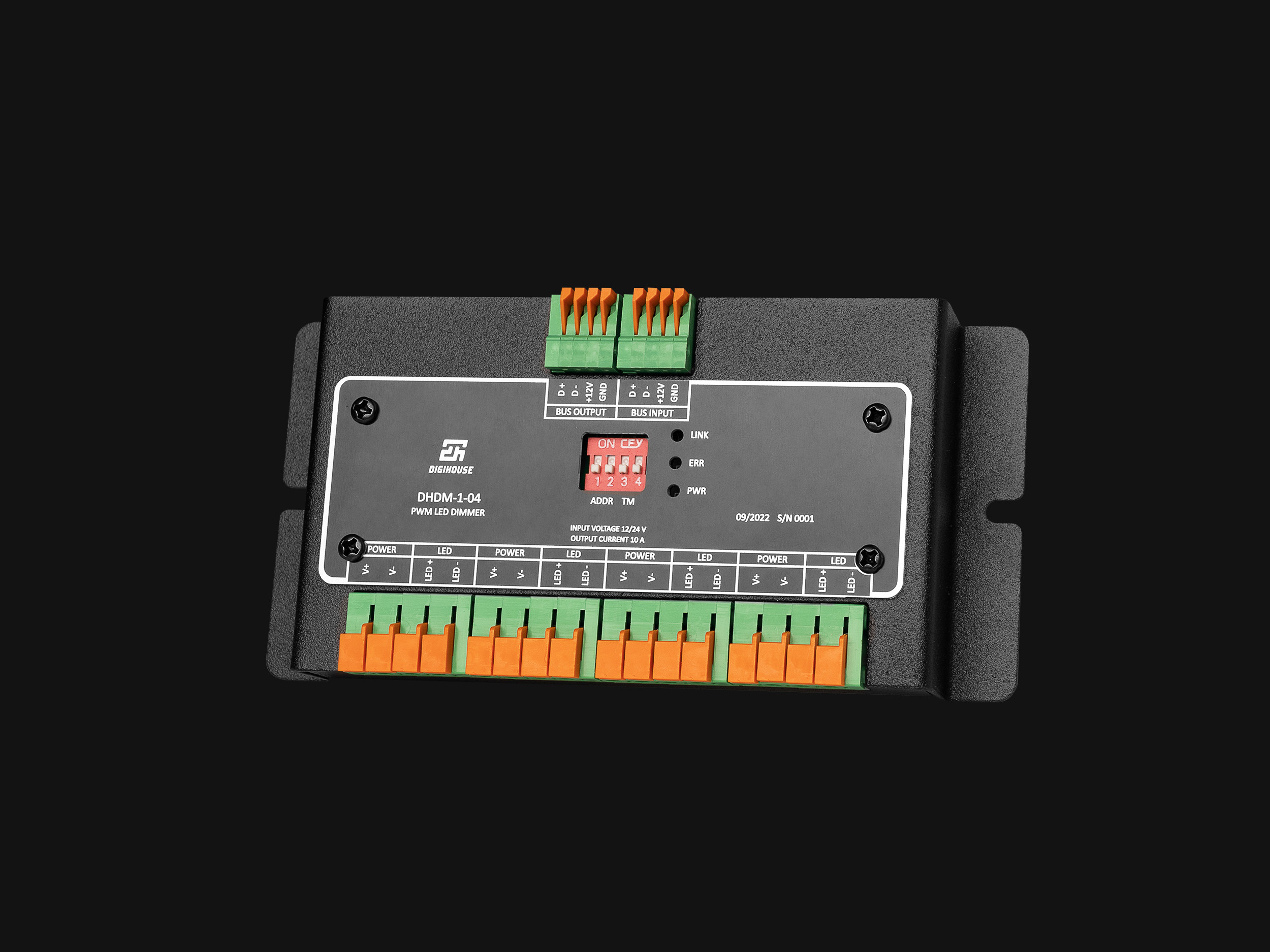

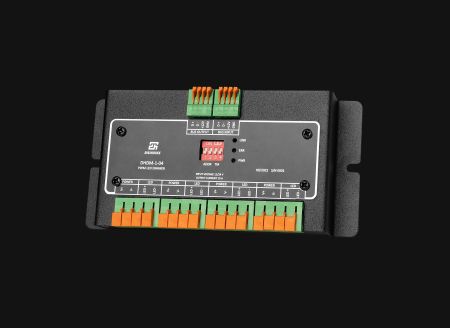

DHDM-1-04

Модуль диммера для светодиодных лент 1 канал 4 выхода. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-1-04

Ключевые параметры

  • Напряжение нагрузки: 12/24 В
  • Максимальный ток нагрузки каждого выхода: 10 А
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • Габаритные размеры: 143 мм х 69 мм х 21 мм

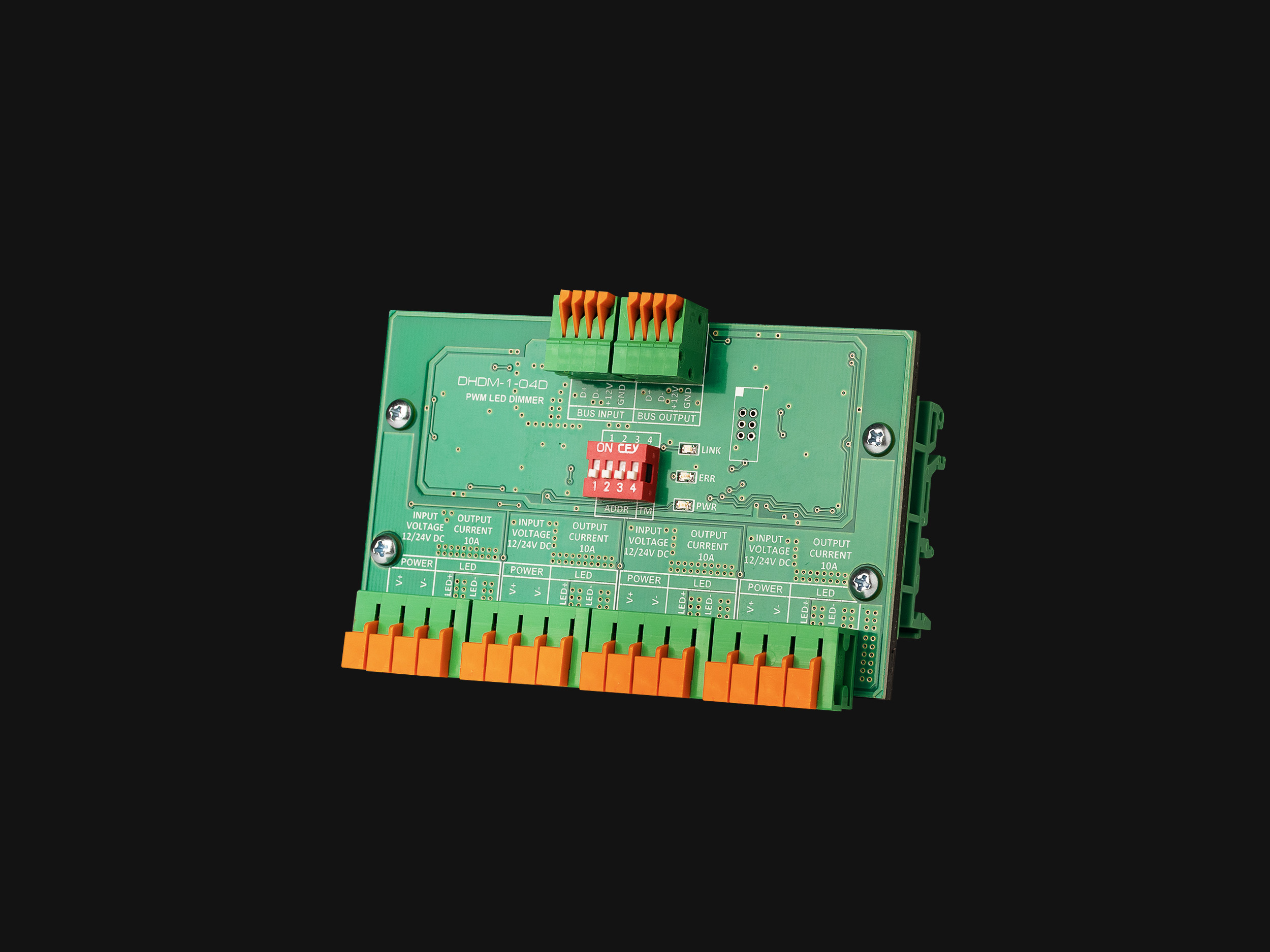

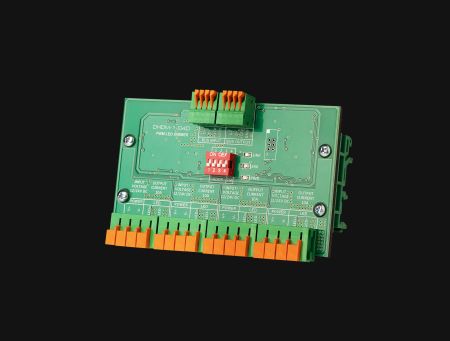

DHDM-1-04D

Модуль диммера для светодиодных лент 1 канал 4 выхода. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-1-04D

Ключевые параметры

  • Напряжение нагрузки: 12/24 В
  • Максимальный ток нагрузки одного выхода: 10 А
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • Количество модулей DIN: 6

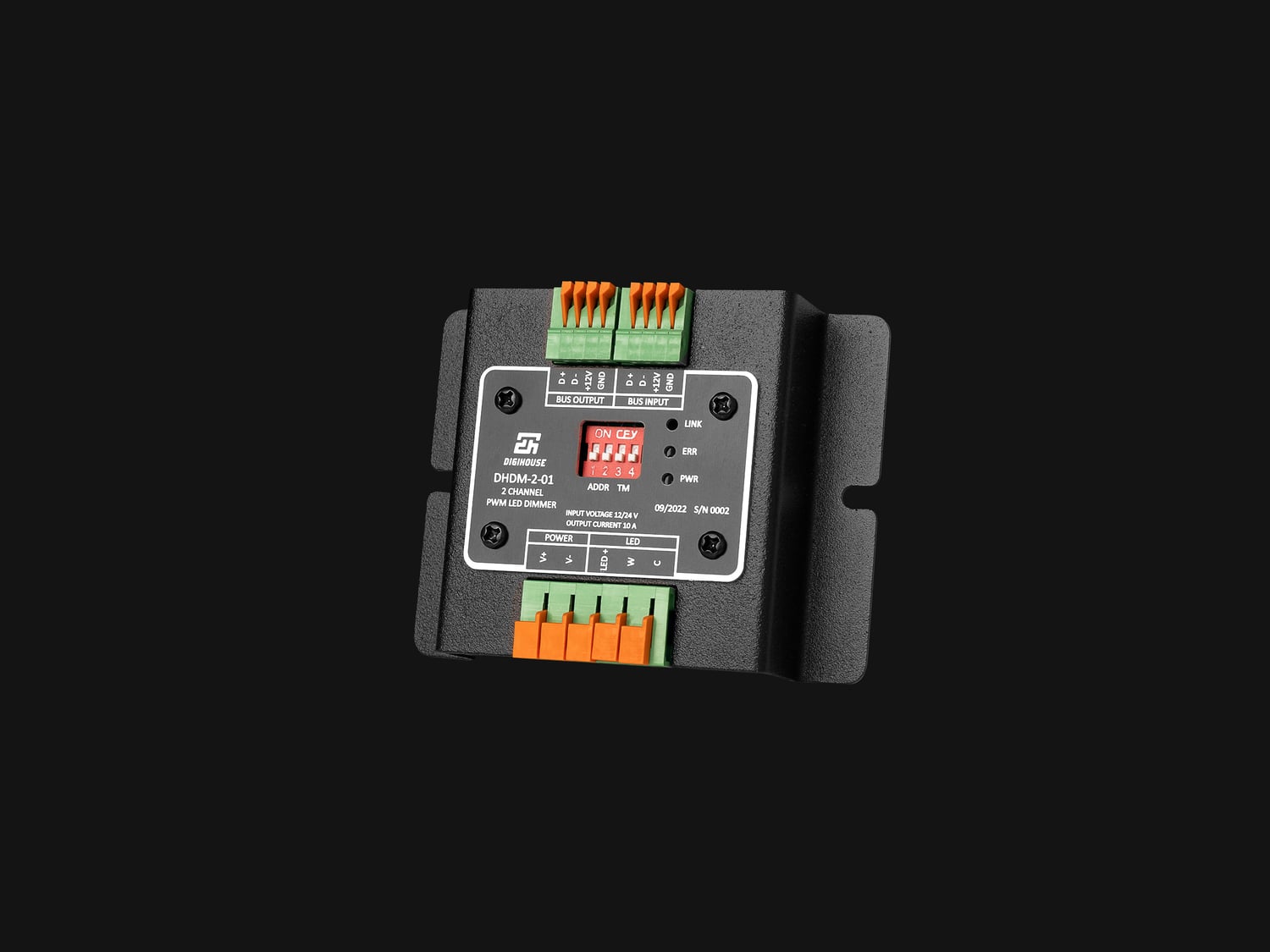

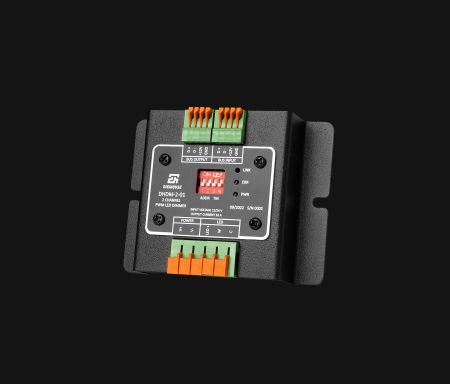

DHDM-2-01

Модуль диммера для светодиодных лент «White Mix» 2 канала. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-2-01

Ключевые параметры

  • Напряжение нагрузки: 12/24 В
  • Максимальный суммарный ток нагрузки двух каналов: 10 А
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • Габаритные размеры: 90 мм х 69 мм х 21 мм

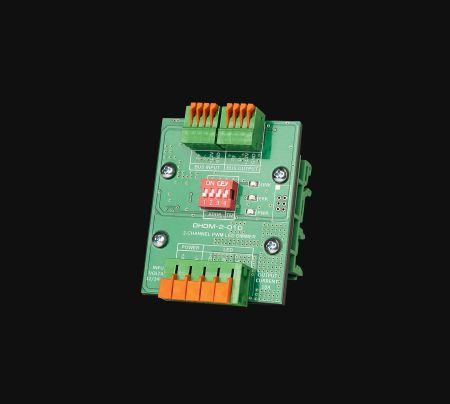

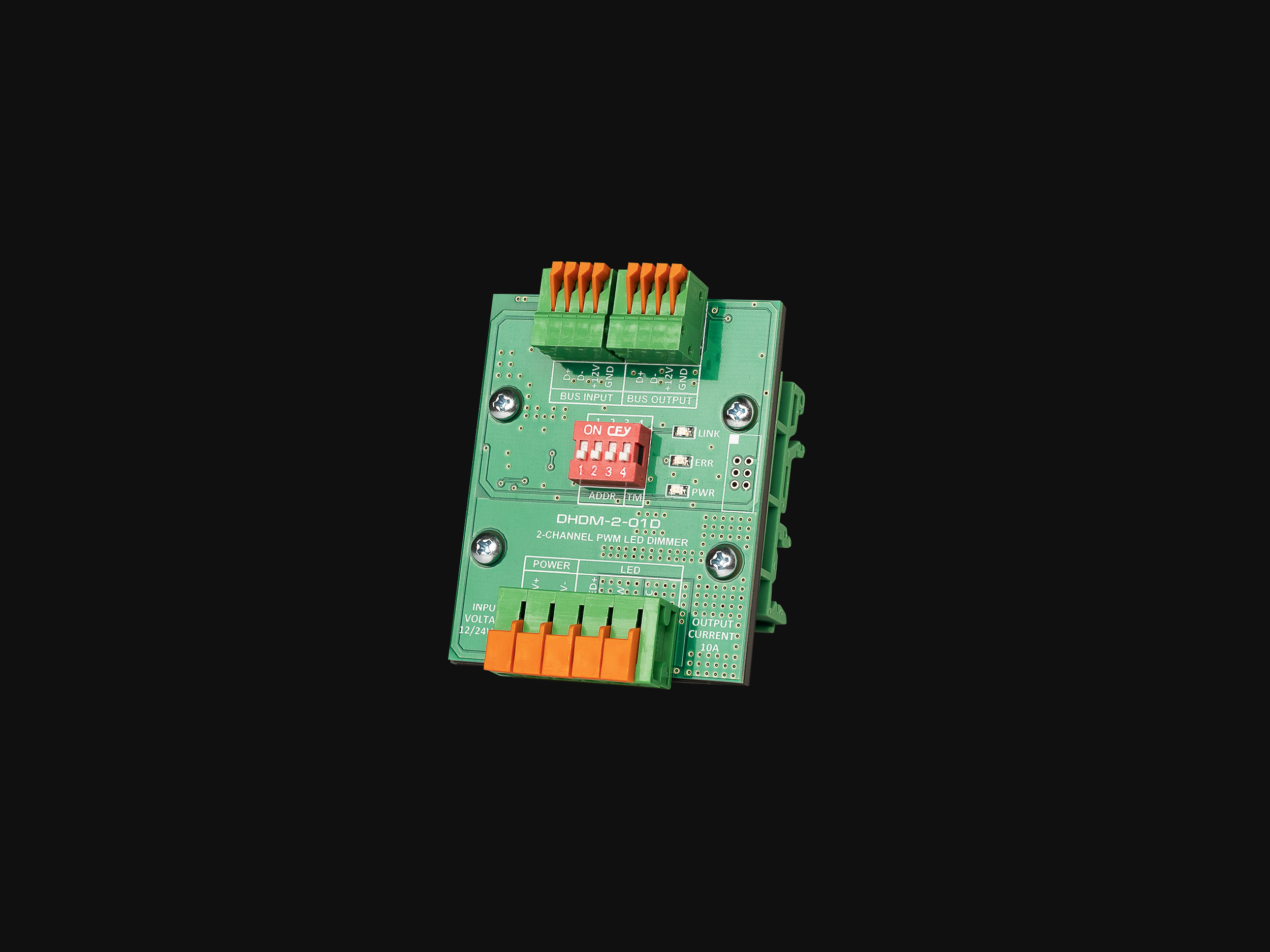

DHDM-2-01D

Модуль диммера для светодиодных лент «White Mix» 2 канала. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-2-01D

Ключевые параметры

  • Напряжение нагрузки: 12/24 В
  • Максимальный суммарный ток нагрузки двух каналов: 10 А
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • Количество модулей DIN: 3

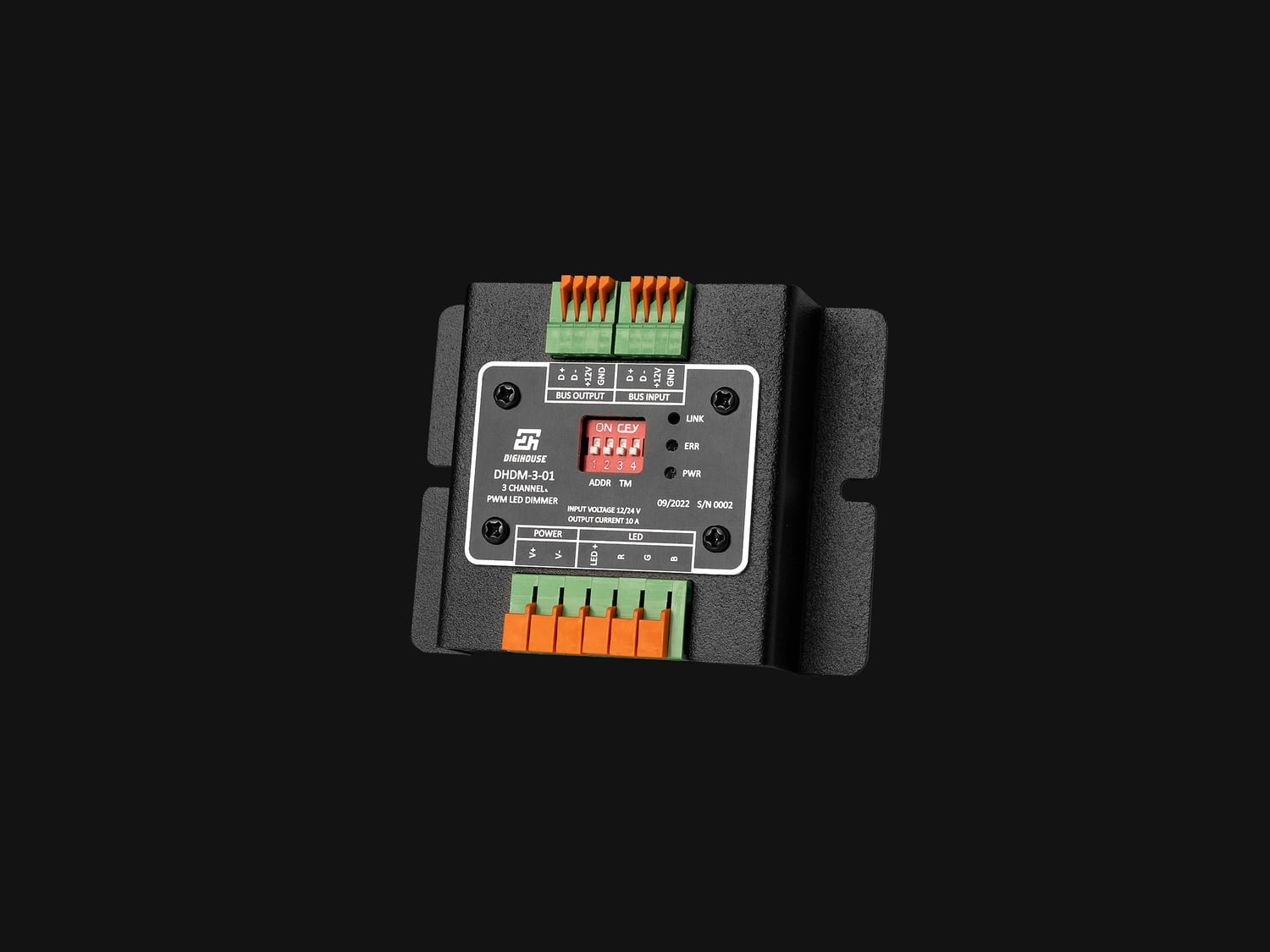

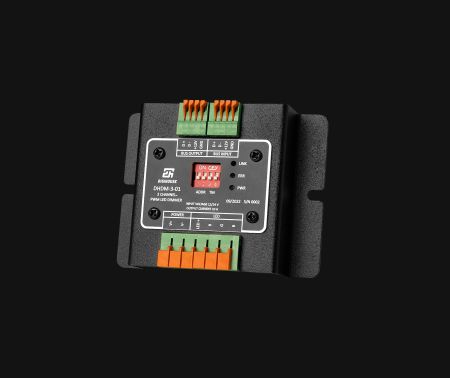

DHDM-3-01

Модуль диммера для светодиодных лент «RGB» 3 канала. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-3-01

Ключевые параметры

  • Напряжение нагрузки: 12/24 В
  • Максимальный суммарный ток нагрузки трех каналов: 10 А
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • Габаритные размеры: 90 мм х 69 мм х 21 мм

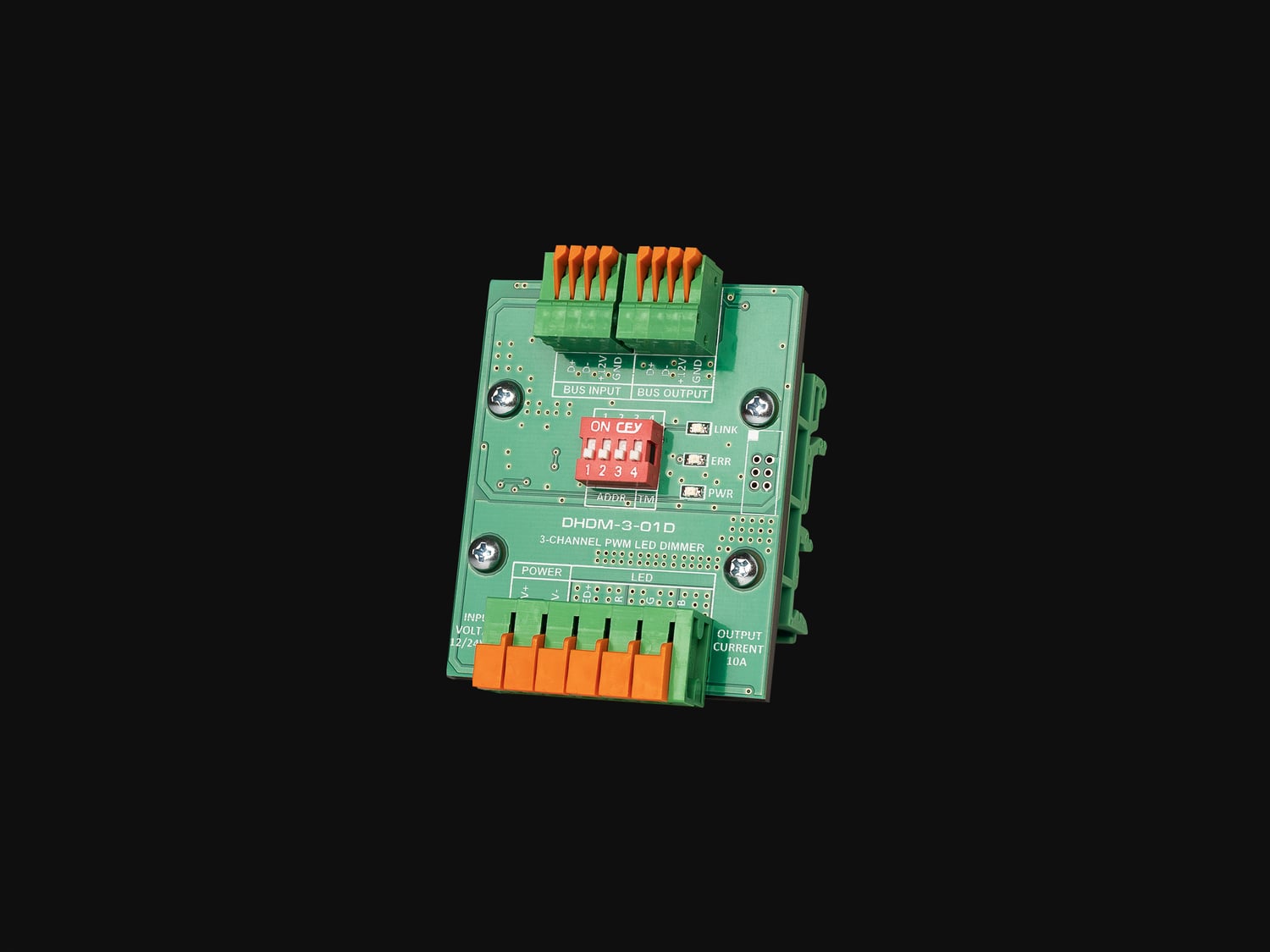

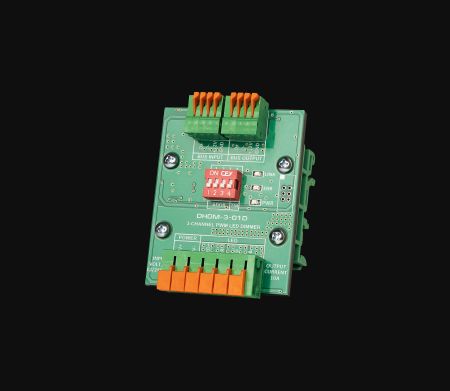

DHDM-3-01D

Модуль диммера для светодиодных лент «RGB» 2 канала. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-3-01D

Ключевые параметры

  • Напряжение нагрузки: 12/24 В
  • Максимальный суммарный ток нагрузки трех каналов: 10 А
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • Количество модулей DIN: 3

DHDM-1-02-350/500/700/1000

Модуль диммера для светодиодных токовых светильников 1 канал. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-1-02-350/500/700/1000

Ключевые параметры

  • Напряжение питания светильников: 12-36 В
  • Ток нагрузки: 350/500/700/1000 мА
  • Габаритные размеры: 90 мм х 69 мм х 21 мм

DHDM-1-02-350/500/ 700/1000D

Модуль диммера для светодиодных токовых светильников 1 канал. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-1-02-350/500/ 700/1000D

Ключевые параметры

  • Напряжение питания светильников: 12-36 В
  • Ток нагрузки: 350/500/700/1000 мА
  • Количество модулей DIN: 3

DHDM-1-03

Модуль диммера 0-10 В/1-10 В 1 канал. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-1-03

Ключевые параметры

  • Максимальный выходной ток: 30 мА
  • Габаритные размеры: 90 мм х 69 мм х 21 мм

DHDM-1-03D

Модуль диммера 0-10 В/1-10 В 1 канал. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-1-03D

Ключевые параметры

  • Максимальный выходной ток: 30 мА
  • Количество модулей DIN: 3

DHDM-3-03

Модуль диммера 0-10 В/1-10 В 3 канала. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-3-03

Ключевые параметры

  • Максимальный выходной ток одного канала: 30 мА
  • Габаритные размеры: 90 мм х 69 мм х 21 мм

DHDM-3-03D

Модуль диммера 0-10 В/1-10 В 3 канала. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-3-03D

Ключевые параметры

  • Максимальный выходной ток одного канала: 30 мА
  • Количество модулей DIN: 3

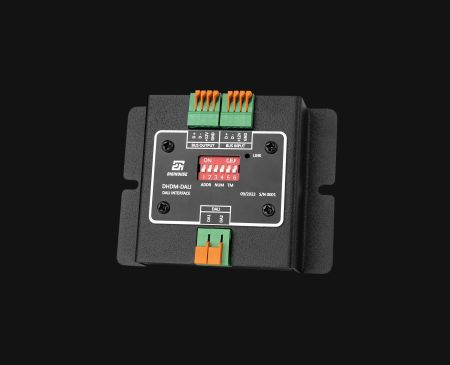

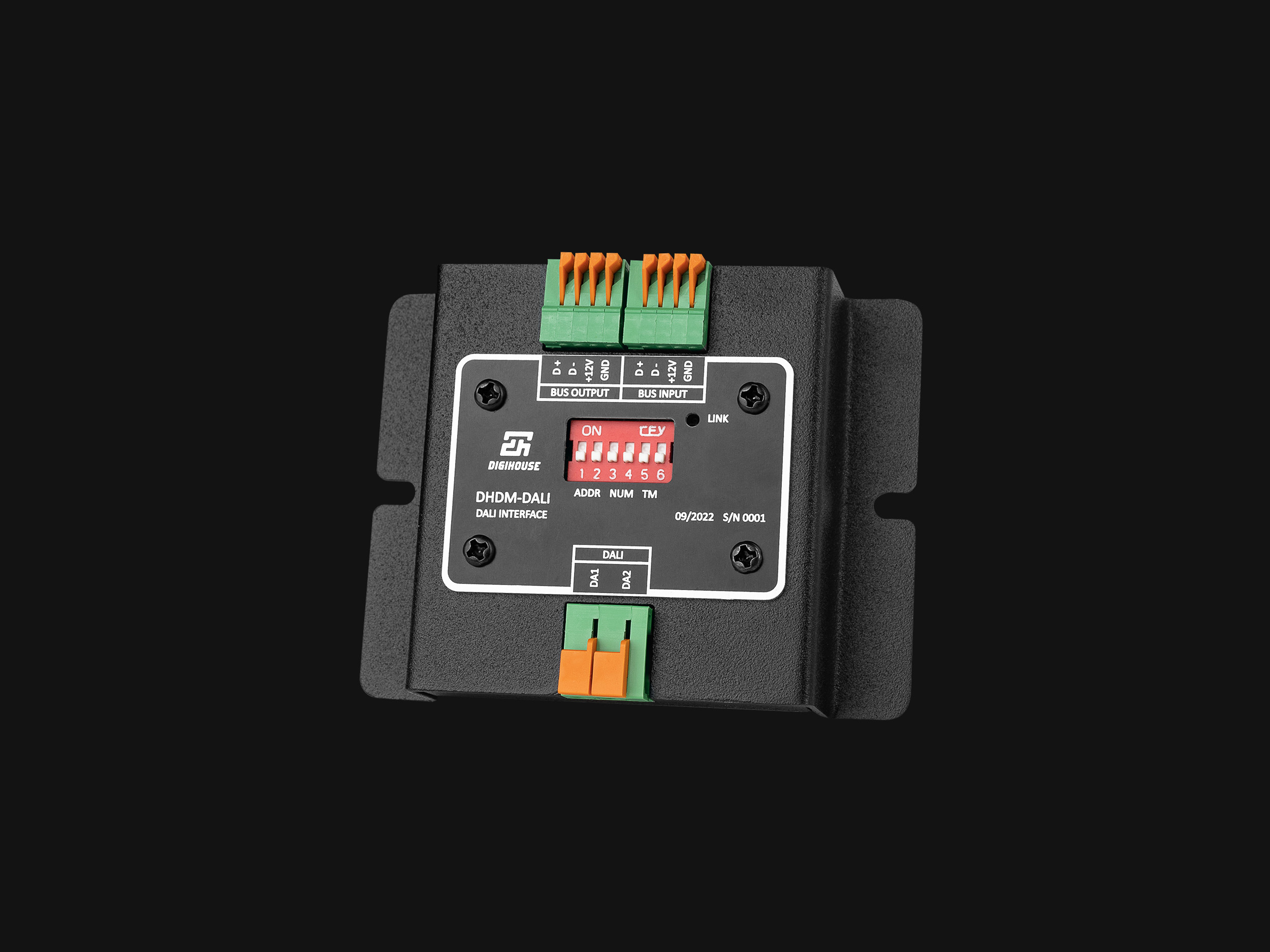

DHDM-DALI

Модуль диммера DALI 4 группы. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-DALI

Ключевые параметры

  • Габаритные размеры: 90 мм х 69 мм х 21 мм

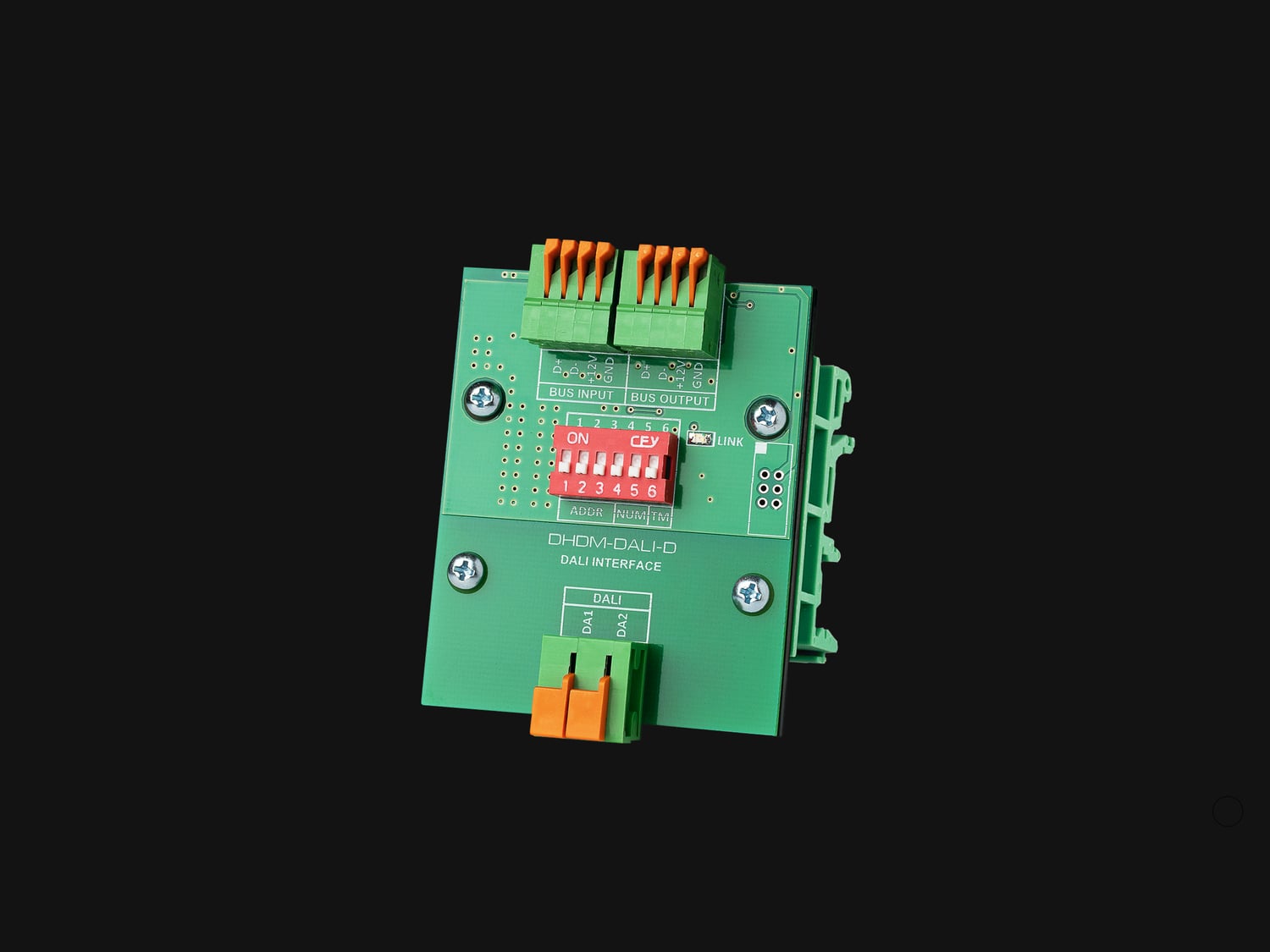

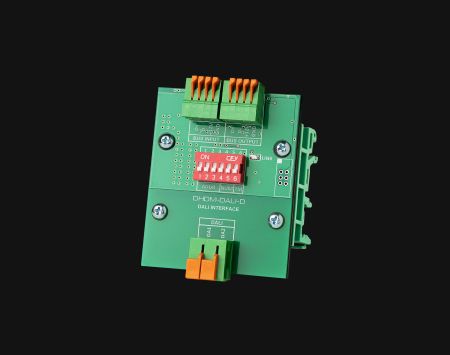

DHDM-DALI-D

Модуль диммера DALI 4 группы. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-DALI-D

Ключевые параметры

  • Количество модулей DIN: 3

DHDM-DMX512

Модуль диммера DMX512 4 канала. Подключается к шине «Dimmer Bus» базового модуля освещения.

DHDM-DMX512

Ключевые параметры

  • Габаритные размеры: 90 мм х 69 мм х 21 мм

DHDM-DMX512-D

Модуль диммера DMX512 4 канала. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-DMX512-D

Ключевые параметры

  • Количество модулей DIN: 3

DHDM-EXT

Модуль расширения для внешних диммеров. Подключается к шине «Dimmer Bus» базового модуля освещения. Применяется для увеличения количества диммеров, подключаемых к шине.

DHDM-EXT

Ключевые параметры

  • Габаритные размеры: 90 мм х 69 мм х 21 мм

DHDM-EXT-D

Модуль расширения для внешних диммеров. Подключается к шине «Dimmer Bus» базового модуля освещения. Применяется для увеличения количества диммеров, подключаемых к шине. Монтаж на DIN рейку.

DHDM-EXT-D

Ключевые параметры

  • Количество модулей DIN: 3

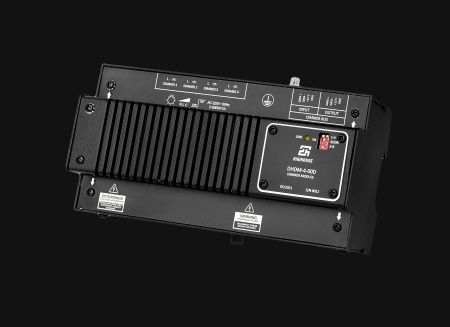

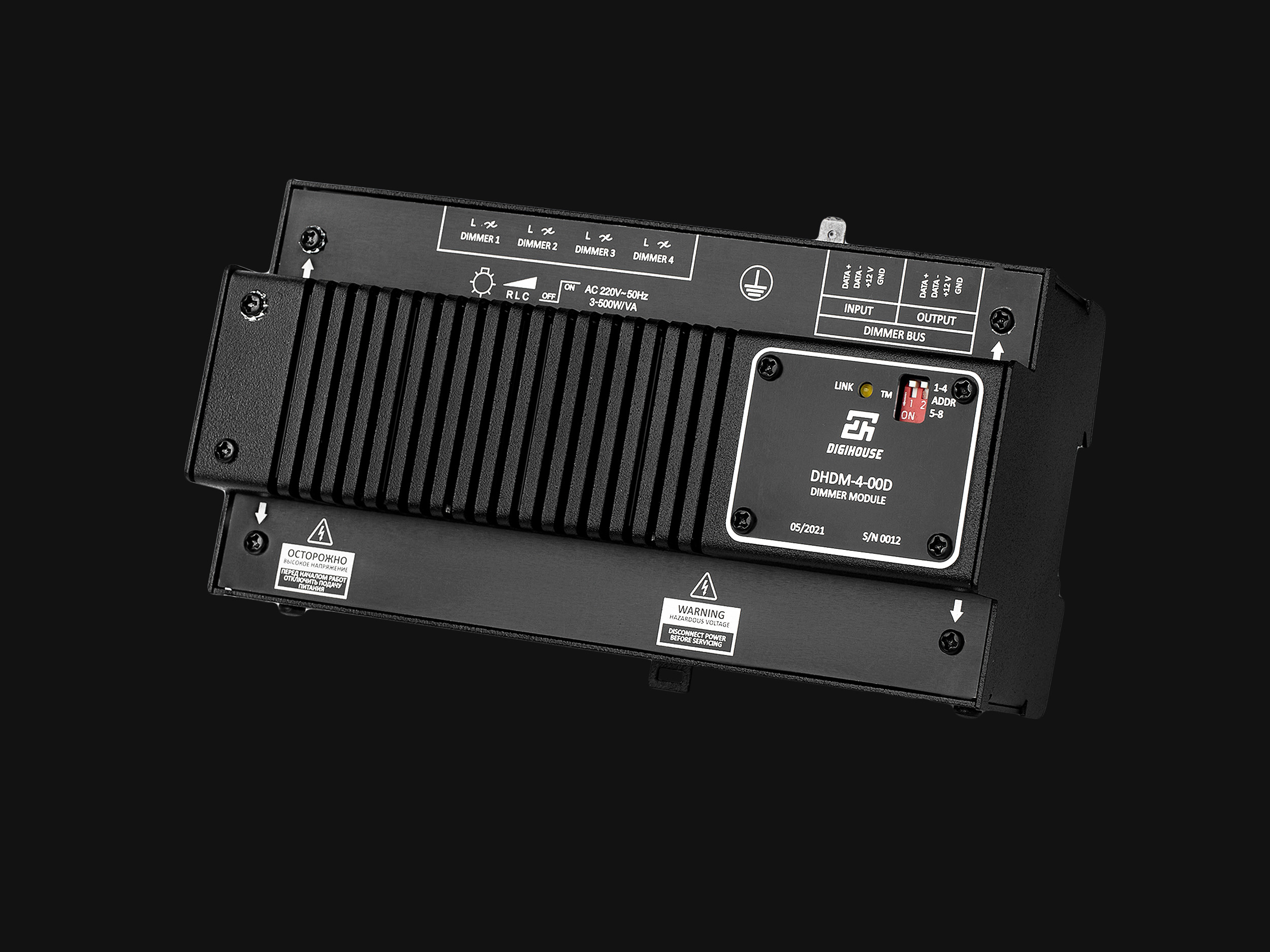

DHDM-4-00D

Модуль диммера 4х500 Вт. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-4-00D

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальная мощность нагрузки одного канала: 500 Вт
  • Максимальная суммарная мощность нагрузок модуля: 1200 Вт
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • 3 режима работы (trailing edge dimmer, leading edge dimmer, relay)
  • Количество модулей DIN: 10

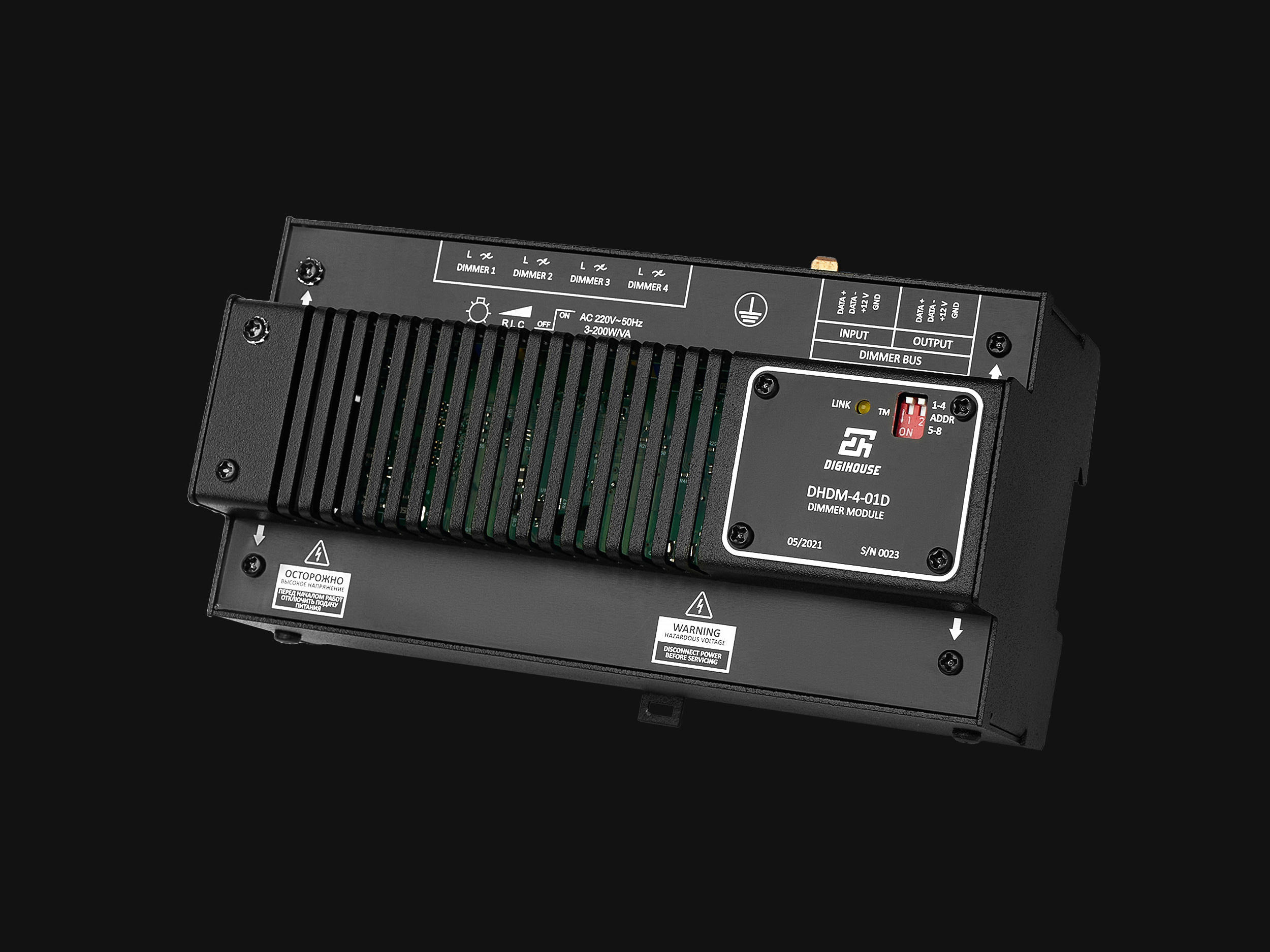

DHDM-4-01D

Модуль диммера 4х200 Вт. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-4-01D

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальная мощность нагрузки одного канала: 200 Вт
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • 3 режима работы (trailing edge dimmer, leading edge dimmer, relay)
  • Количество модулей DIN: 10

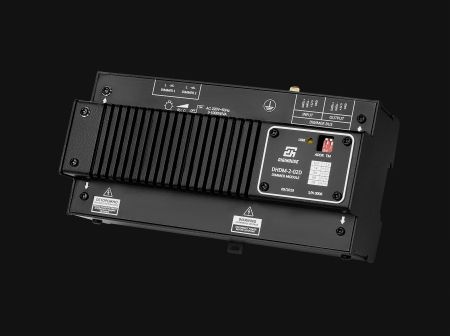

DHDM-2-02D

Модуль диммера 2х1000 Вт. Подключается к шине «Dimmer Bus» базового модуля освещения. Монтаж на DIN рейку.

DHDM-2-02D

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальная мощность нагрузки одного канала: 1000 Вт
  • Максимальная суммарная мощность нагрузок модуля: 1200 Вт
  • Защита от перегрева
  • Защита от КЗ в нагрузке
  • 3 режима работы (trailing edge dimmer, leading edge dimmer, relay)
  • Количество модулей DIN: 10

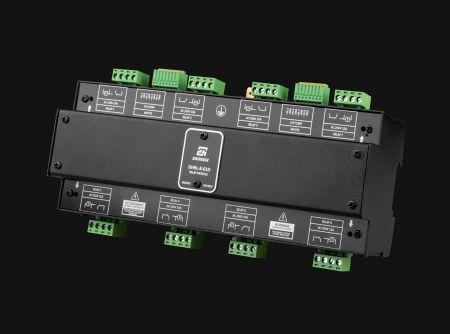

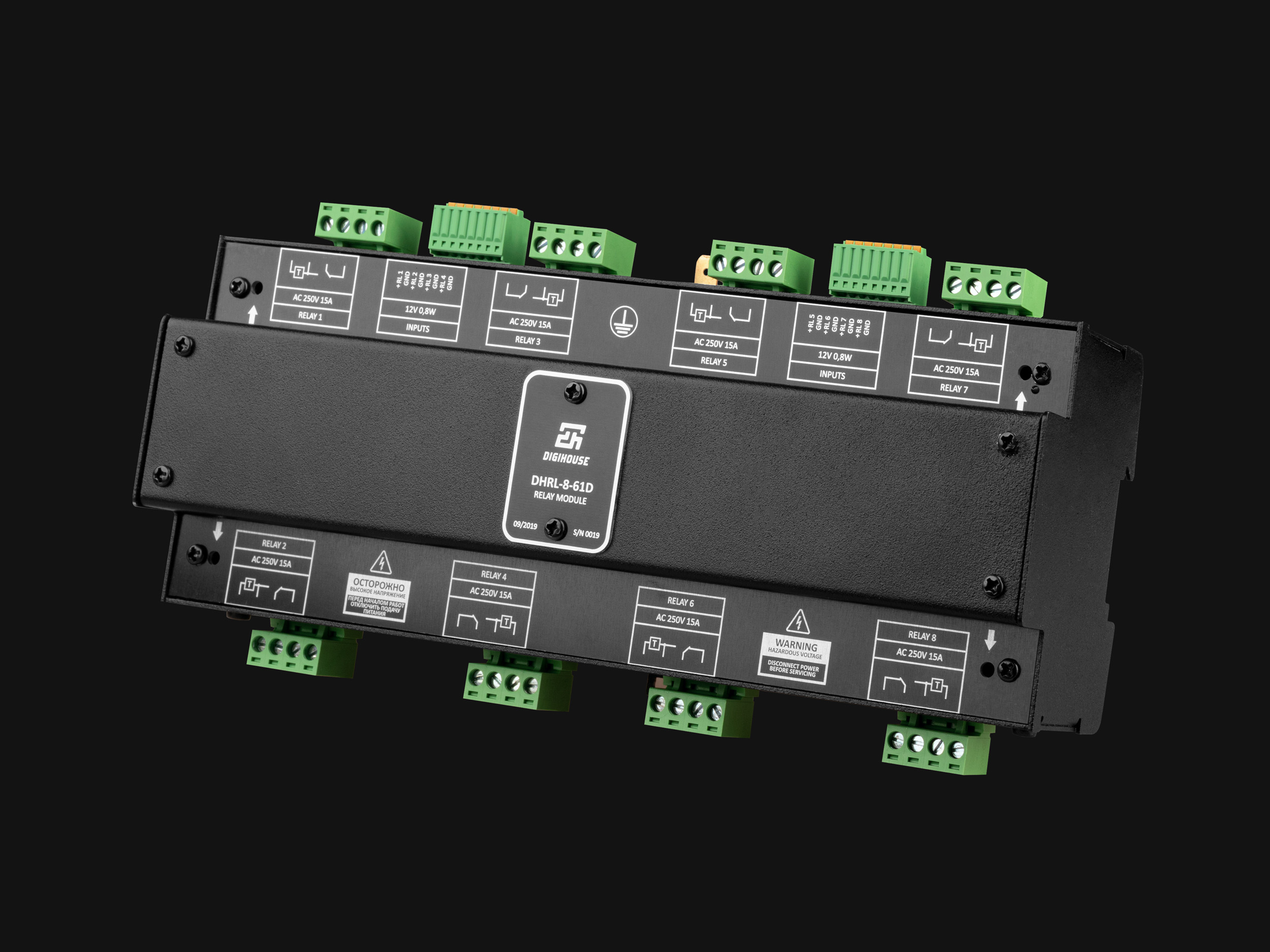

DHRL-8-61D

Модуль 8 реле с ограничением пускового тока. Подключается к выходам реле базового модуля освещения. Монтаж на DIN рейку.

DHRL-8-61D

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальный ток нагрузки: 15 А
  • Максимальная емкость нагрузки 1000 мкФ
  • Количество модулей DIN: 12

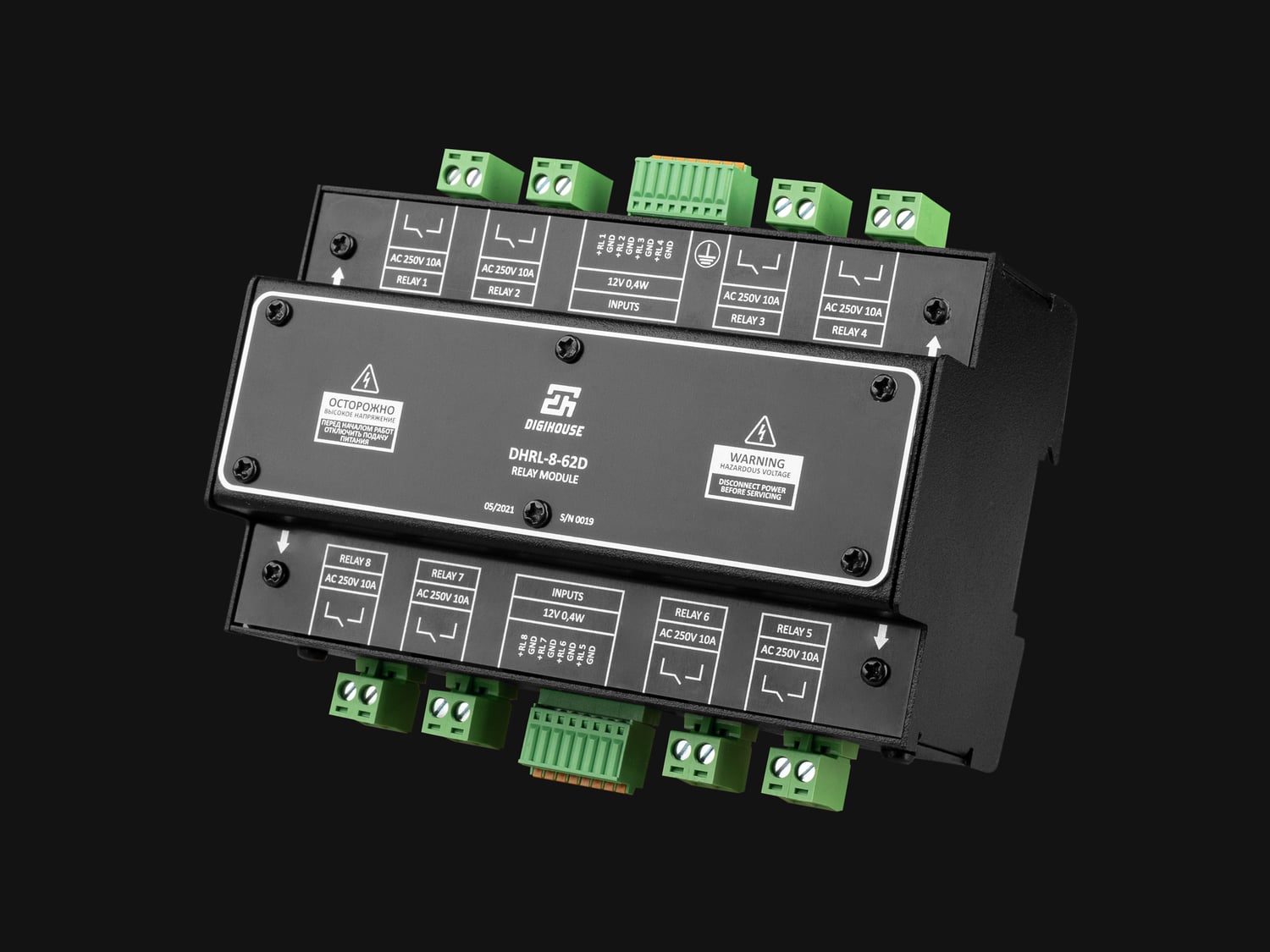

DHRL-8-62D

Модуль 8 реле с ограничением пускового тока. Подключается к выходам реле базового модуля освещения. Монтаж на DIN рейку.

DHRL-8-62D

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальный ток нагрузки: 10 А
  • Максимальная емкость нагрузки 140 мкФ
  • Количество модулей DIN: 8

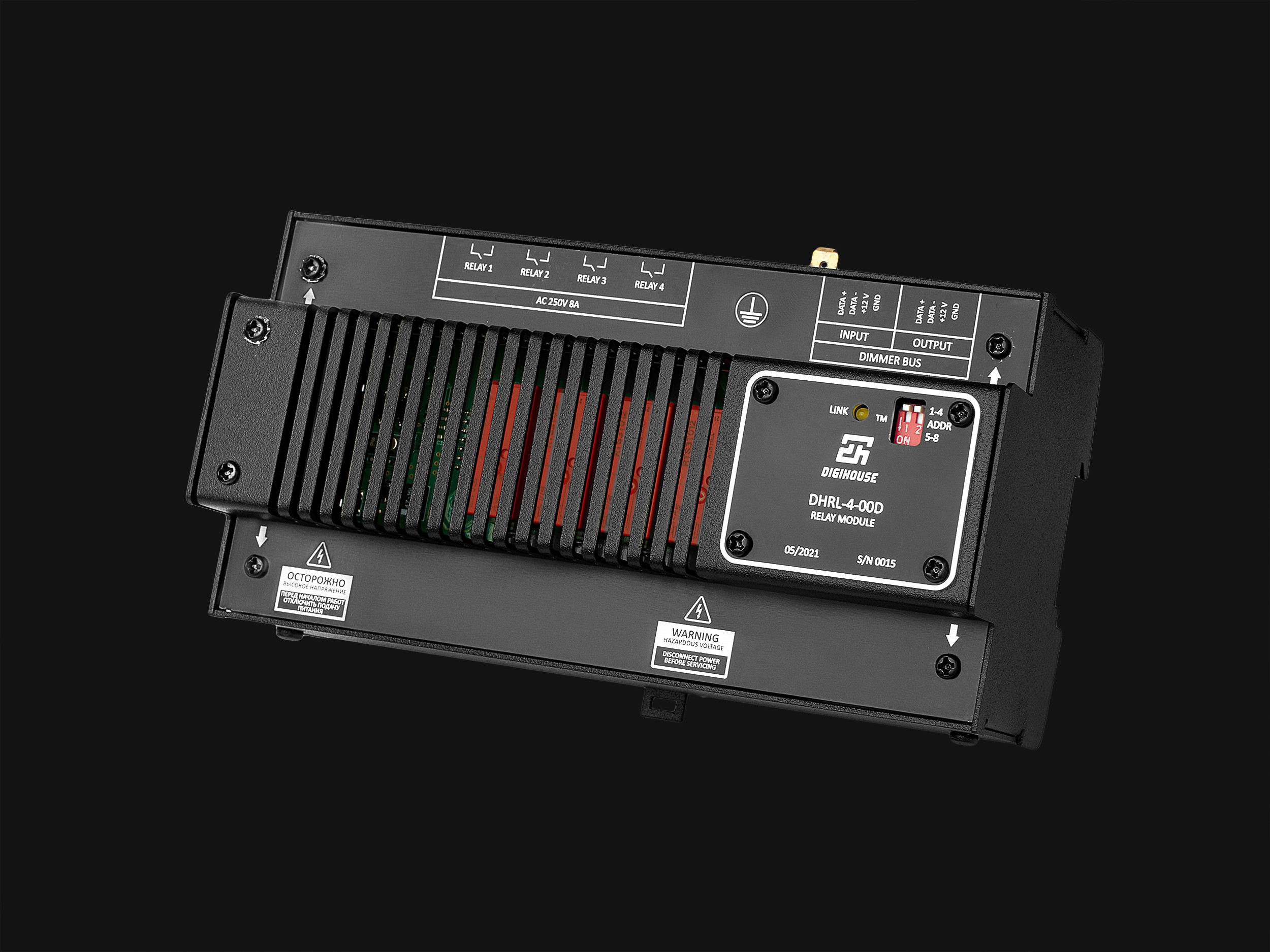

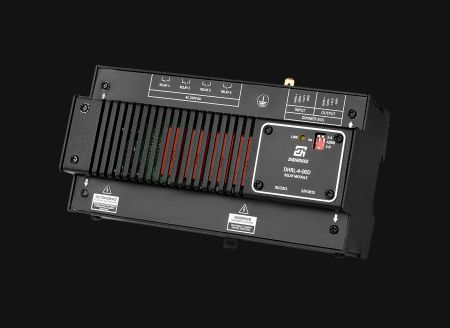

DHRL-4-00D

Модуль 4 реле с ограничением пускового тока. Подключается к шине «Dimmer Bus» базового модуля освещения. Только включает и выключает нагрузку. Монтаж на DIN рейку.

DHRL-4-00D

Ключевые параметры

  • Напряжение нагрузки: 220 В 50 Гц
  • Максимальный ток нагрузки: 8 А
  • Максимальная емкость нагрузки 140 мкФ
  • Количество модулей DIN: 10

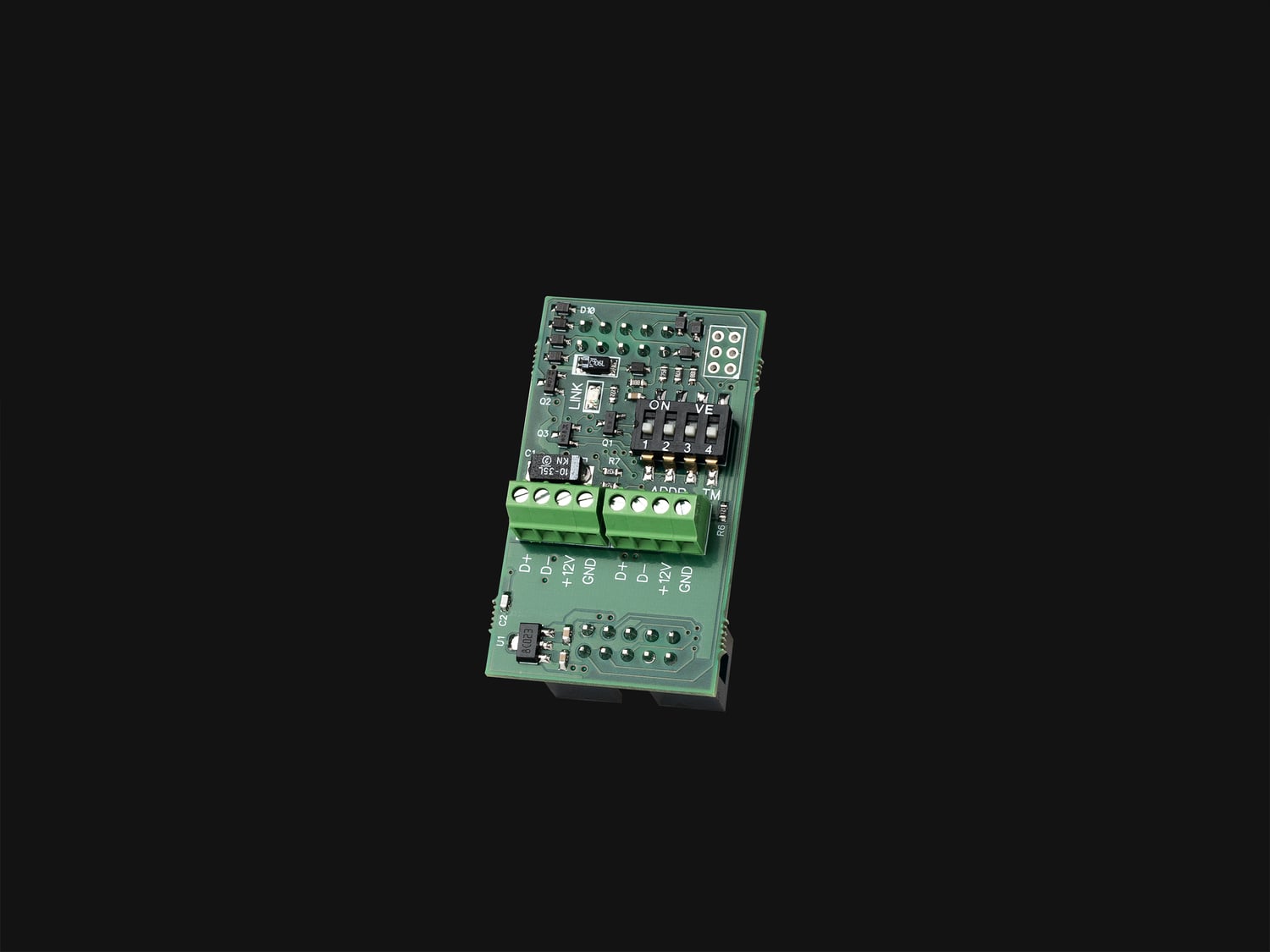

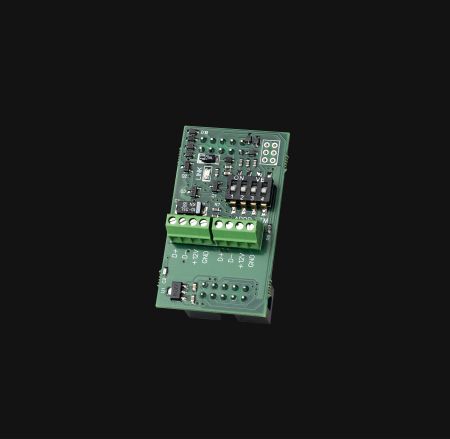

DHIO-1

Адаптер ввода/вывода для кнопочных панелей 24V GIRA. Подключается к шине «Input Bus» базового модуля освещения.

DHIO-1

Ключевые параметры

  • Количество входов (сухие контакты): 6
  • Количество выходов: 6
  • Выходное напряжение: 24 В
  • Выходной ток: 10 мА
  • Габаритные размеры: 40 мм х 25 мм х 18,5 мм

DHIO-2

Адаптер ввода/вывода для кнопочных панелей 24V JUNG. Подключается к шине «Input Bus» базового модуля освещения.

DHIO-2

Ключевые параметры

  • Количество входов (сухие контакты): 8
  • Количество выходов: 8
  • Выходное напряжение: 24 В
  • Выходной ток: 10 мА
  • Габаритные размеры: 47 мм х 27 мм х 19 мм

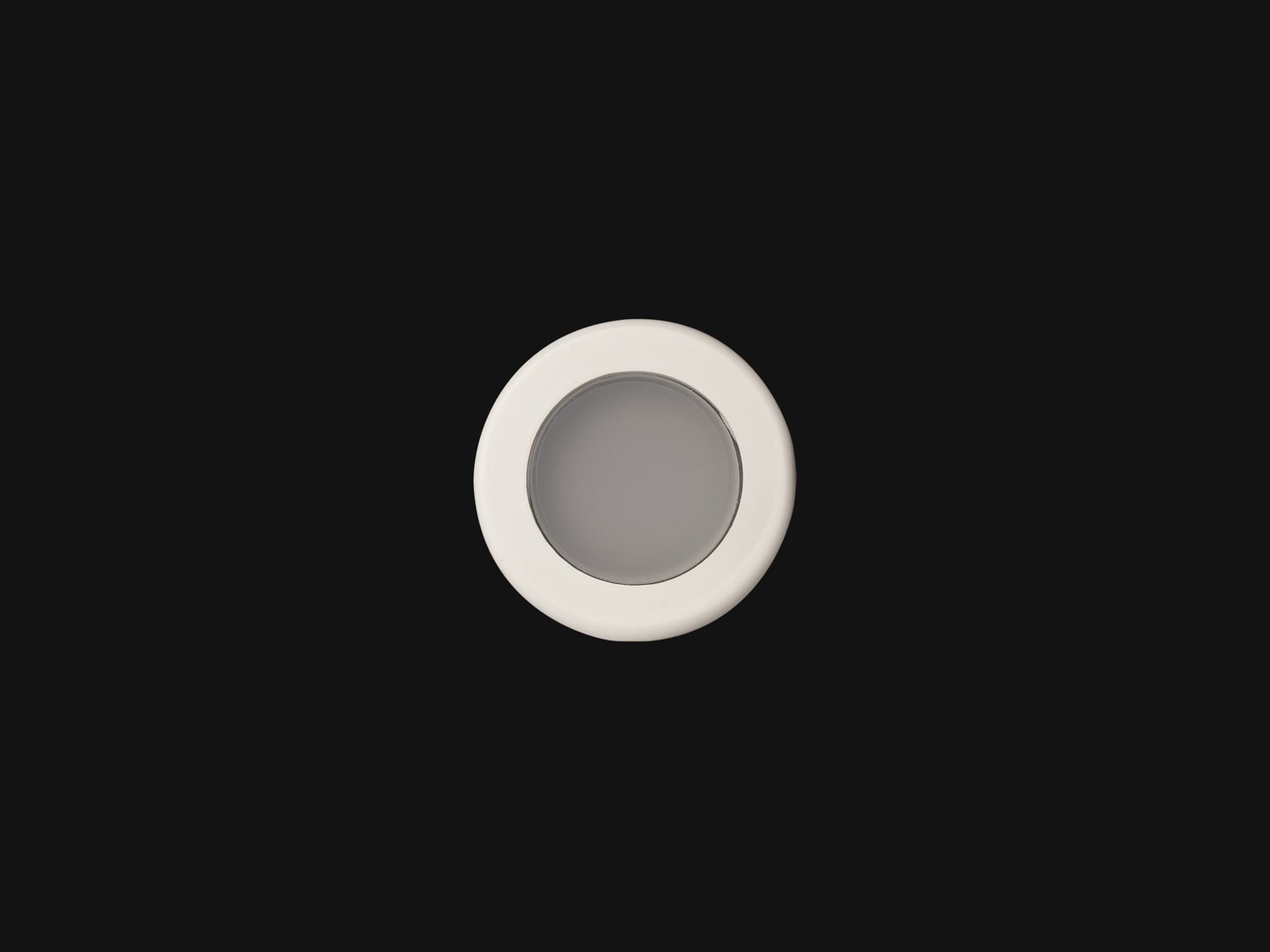

DHLS-1

Датчик освещенности потолочный. Подключается к входам для датчиков освещенности базового модуля освещения.

DHLS-1

Ключевые параметры

  • Габаритные размеры: 36 мм х 24 мм

DHLS-2

Датчик освещенности уличный. Подключается к входам для датчиков освещенности базового модуля освещения.

DHLS-2

Ключевые параметры

  • Габаритные размеры: 80,4 мм х 70 мм х 35 мм

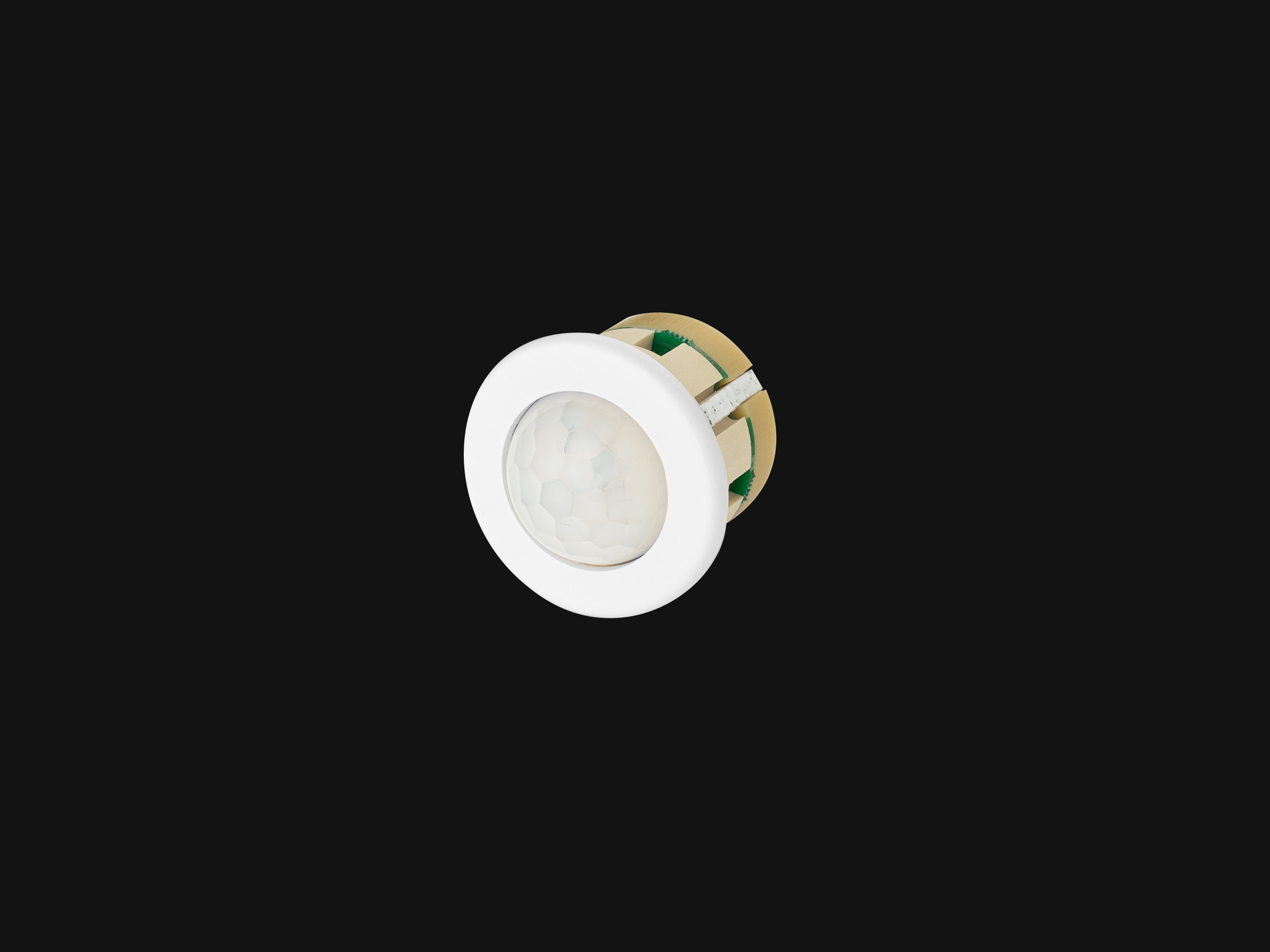

DHMS-1

Датчик движения потолочный со встроенным датчиком освещенности и регулировкой чувствительности. Не требует дополнительного источника питания. Подключается к входам базового модуля освещения

DHMS-1

Ключевые параметры

  • Габаритные размеры: 36 мм х 31,5 мм

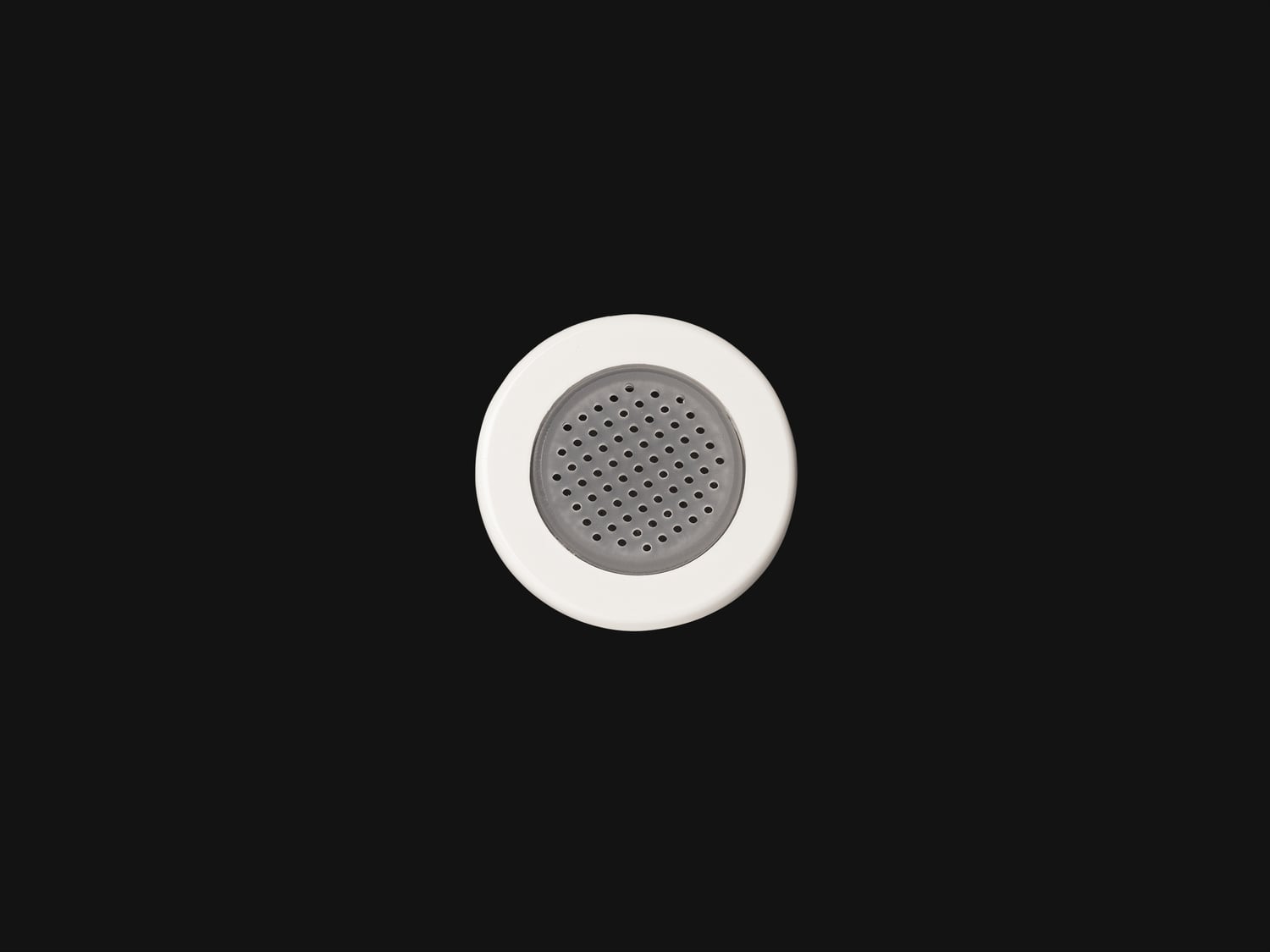

DHНS-1

Датчик влажности потолочный с регулировкой чувствительности. Не требует дополнительного источника питания. Подключается к входам базового модуля освещения

DHНS-1

Ключевые параметры

  • Габаритные размеры: 36 мм х 24 мм

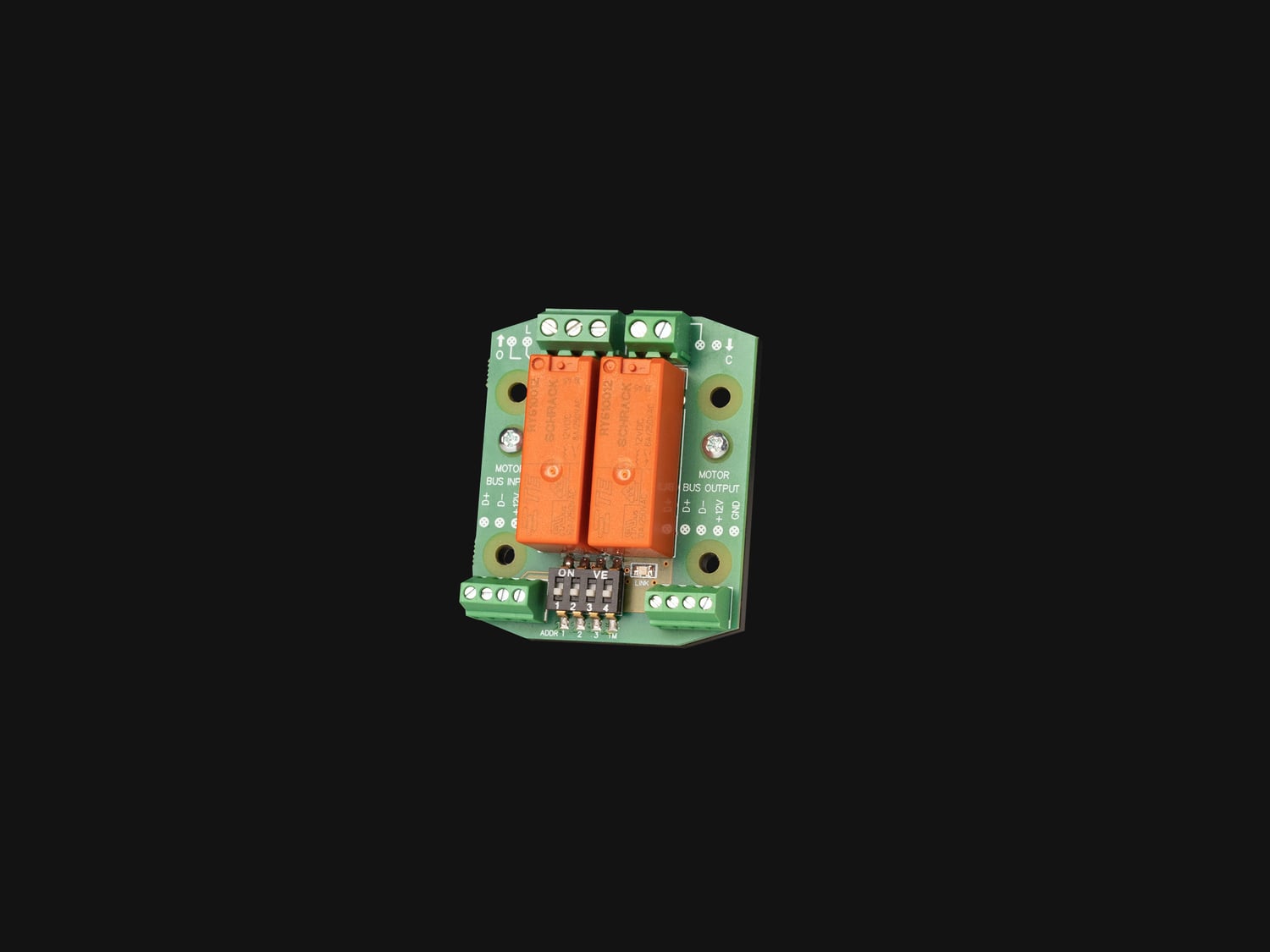

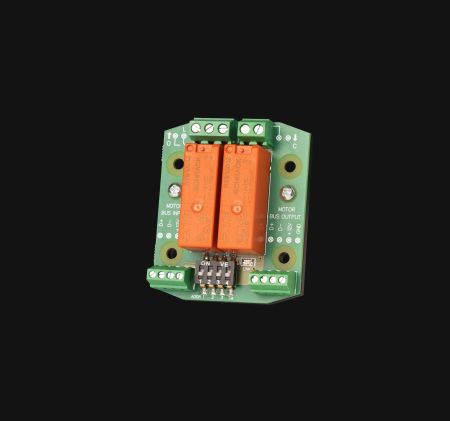

DHMC-1-00

Модуль управления электроприводом. Подключается к шине «Motor Bus» базового модуля освещения.

DHMC-1-00

Ключевые параметры

  • Максимальное напряжение привода: 220 В 50 Гц
  • Максимальный ток привода: 8 А
  • Габаритные размеры: 50 мм х 42 мм х 17 мм

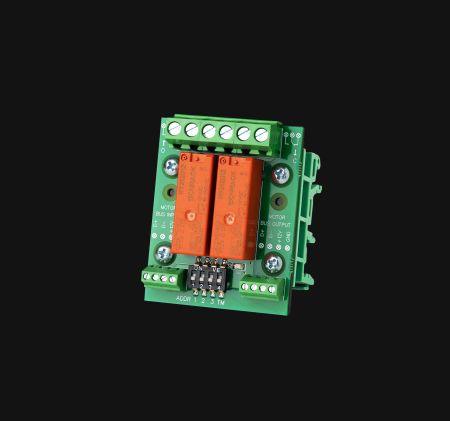

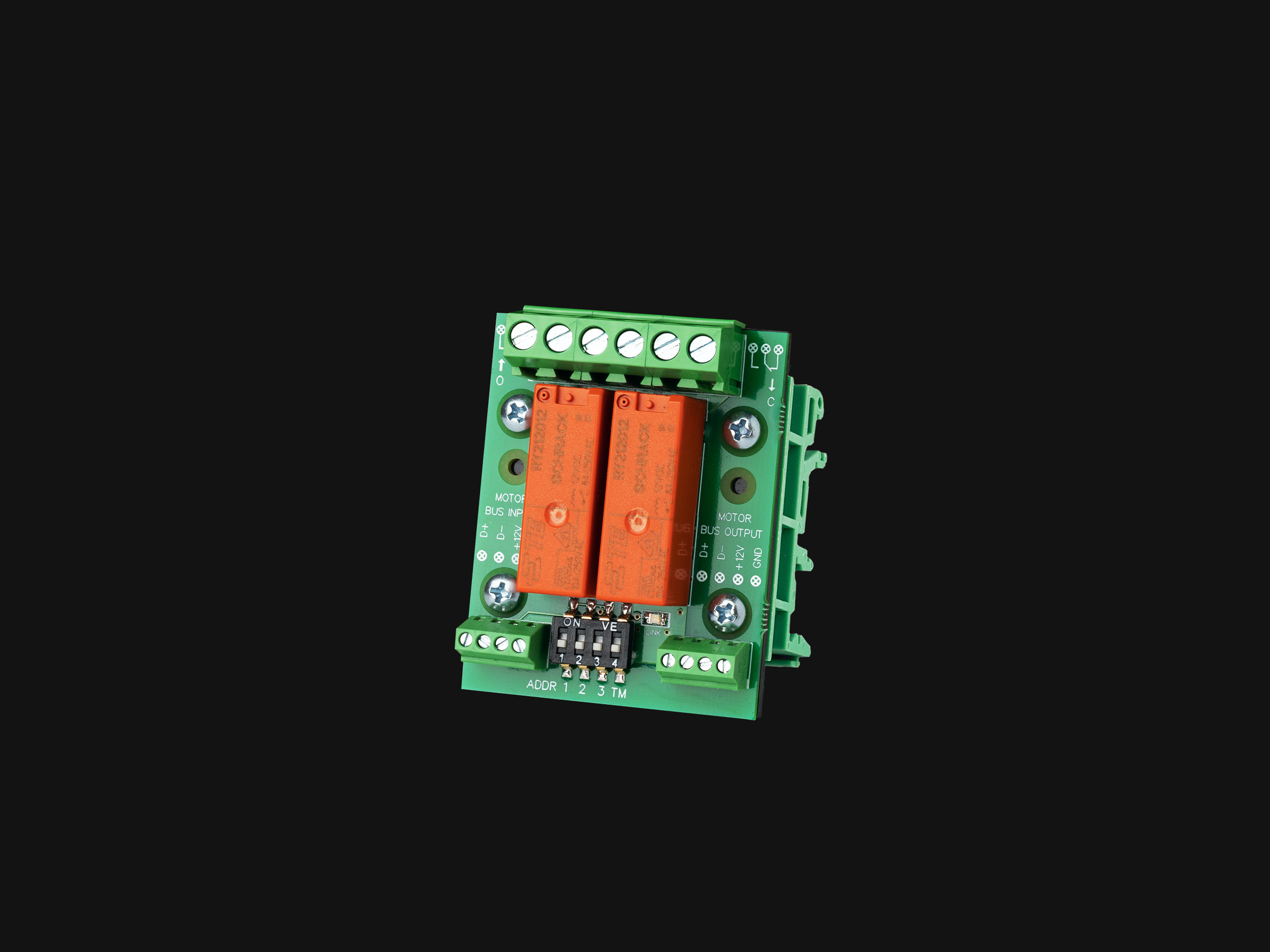

DHMC-1-00D

Модуль управления электроприводом. Подключается к шине «Motor Bus» базового модуля освещения. Монтаж на DIN рейку.

DHMC-1-00D

Ключевые параметры

  • Максимальное напряжение привода: 220 В 50 Гц
  • Максимальный ток привода: 8 А
  • Количество модулей DIN: 3

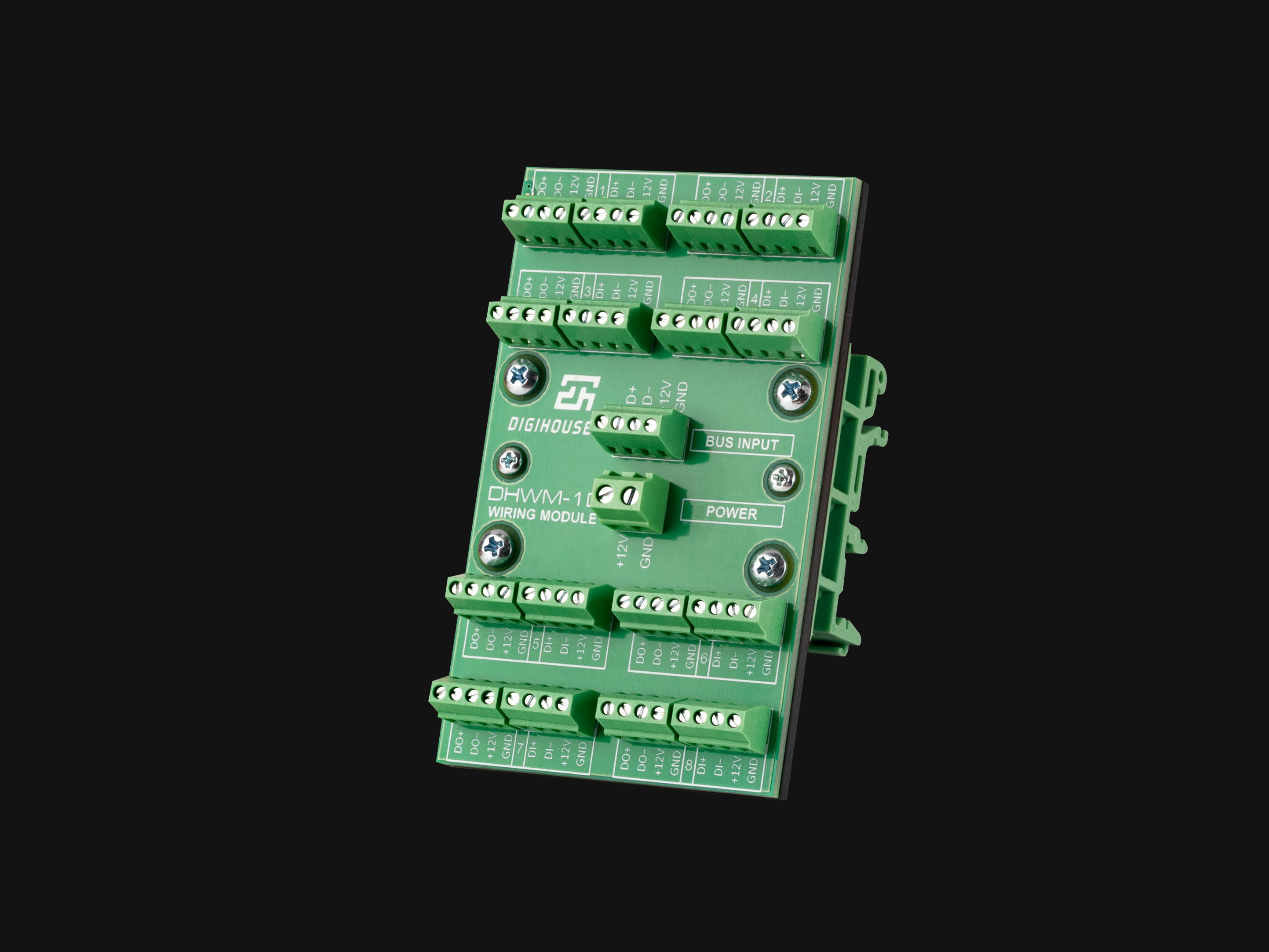

DHWM-1D

Модуль коммутации. Монтаж на DIN рейку.

DHWM-1D

Ключевые параметры

  • Количество модулей DIN: 3

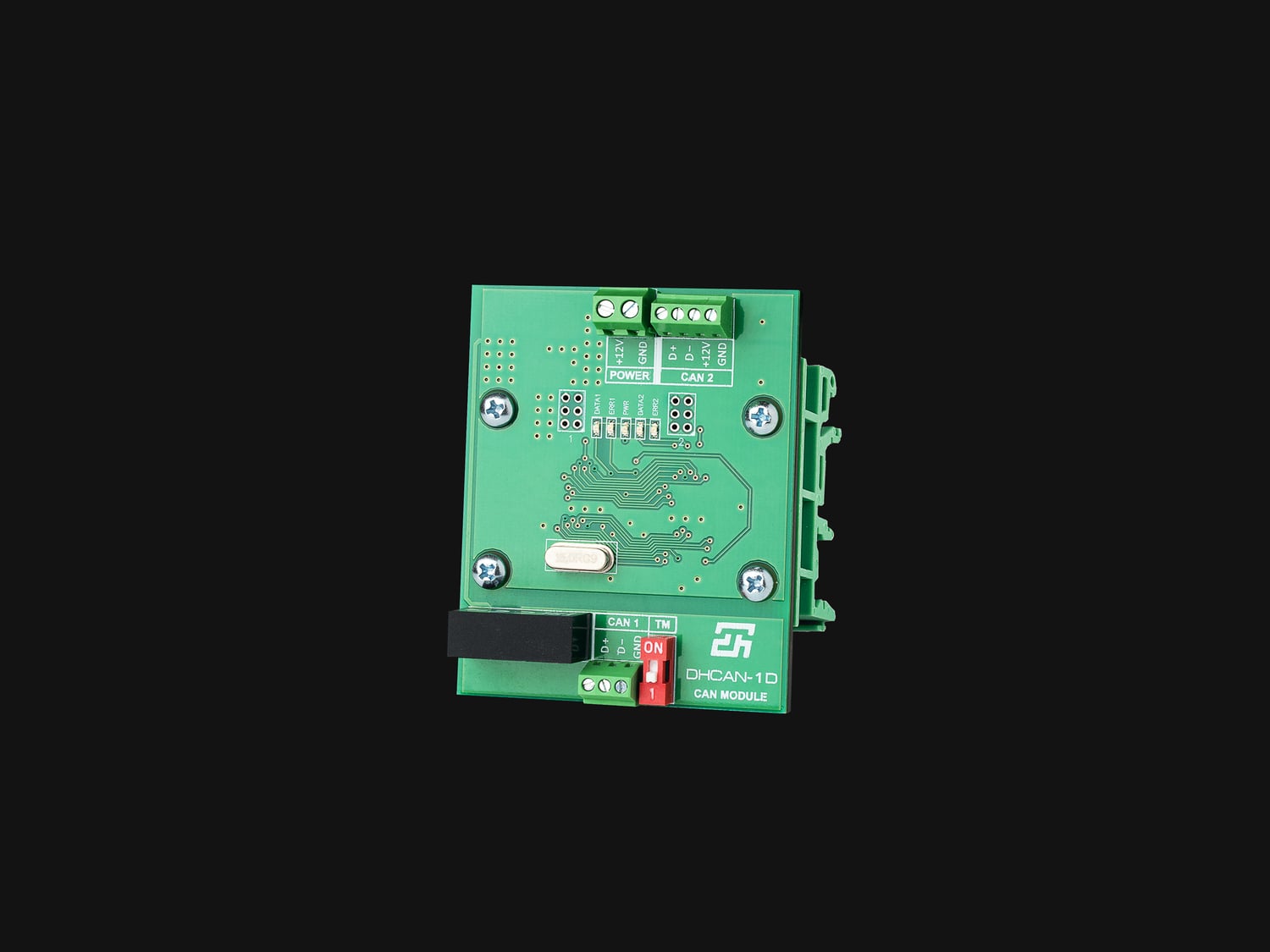

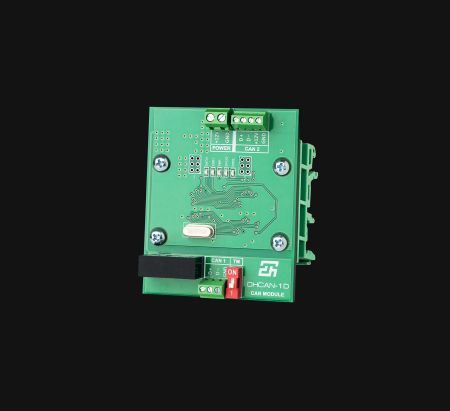

DHCAN-1D

Модуль CAN интерфейса. Используется для подключения панелей управления. Монтаж на DIN рейку.

DHCAN-1D

Ключевые параметры

  • Напряжение питания: 12 В
  • Потребляемый ток: 1 А
  • Количество модулей DIN: 3
